Hörmann 1-Kanal-Relais-Empfänger HER 1, BiSecur

Beschreibung zu Hörmann 1-Kanal-Relais-Empfänger HER 1, BiSecur

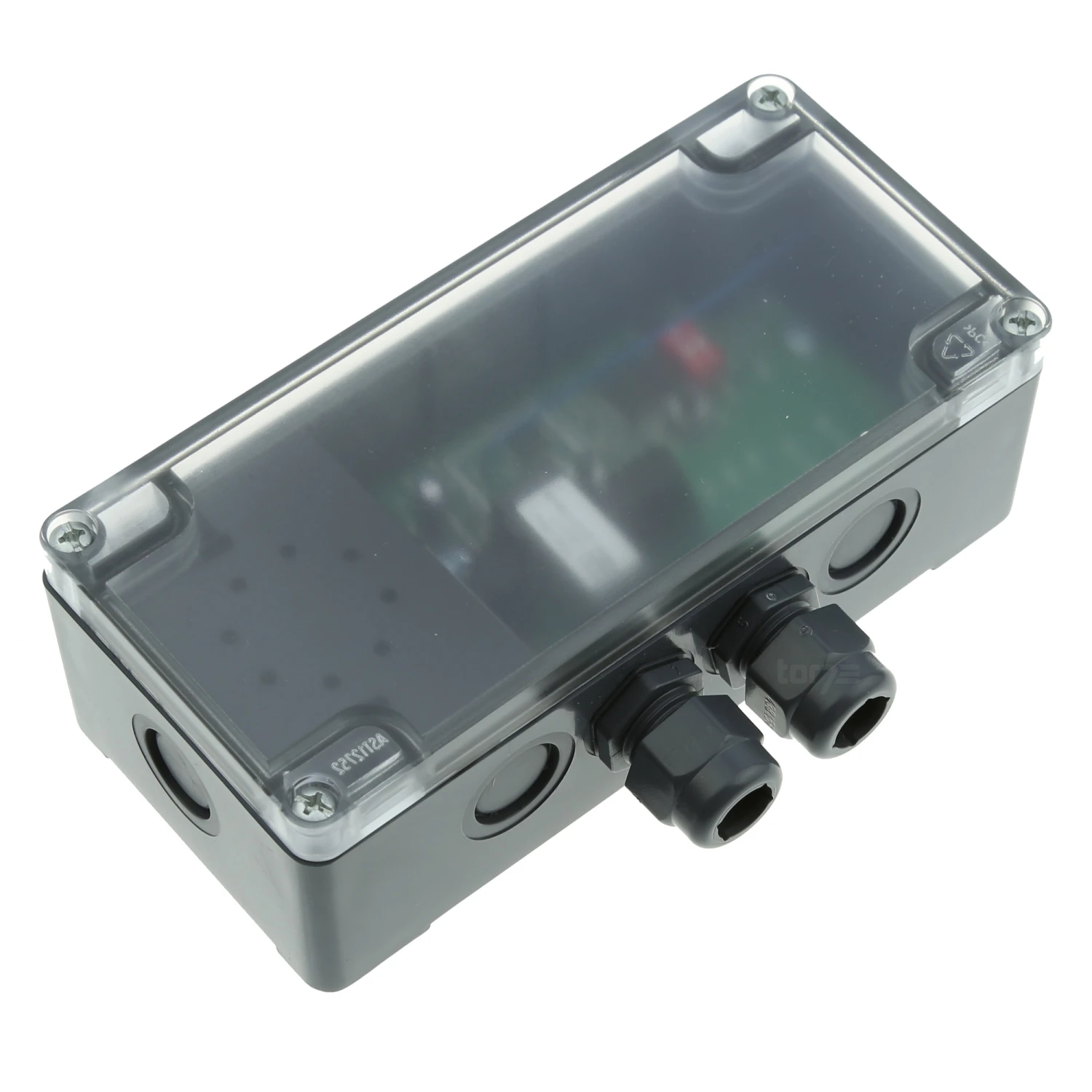

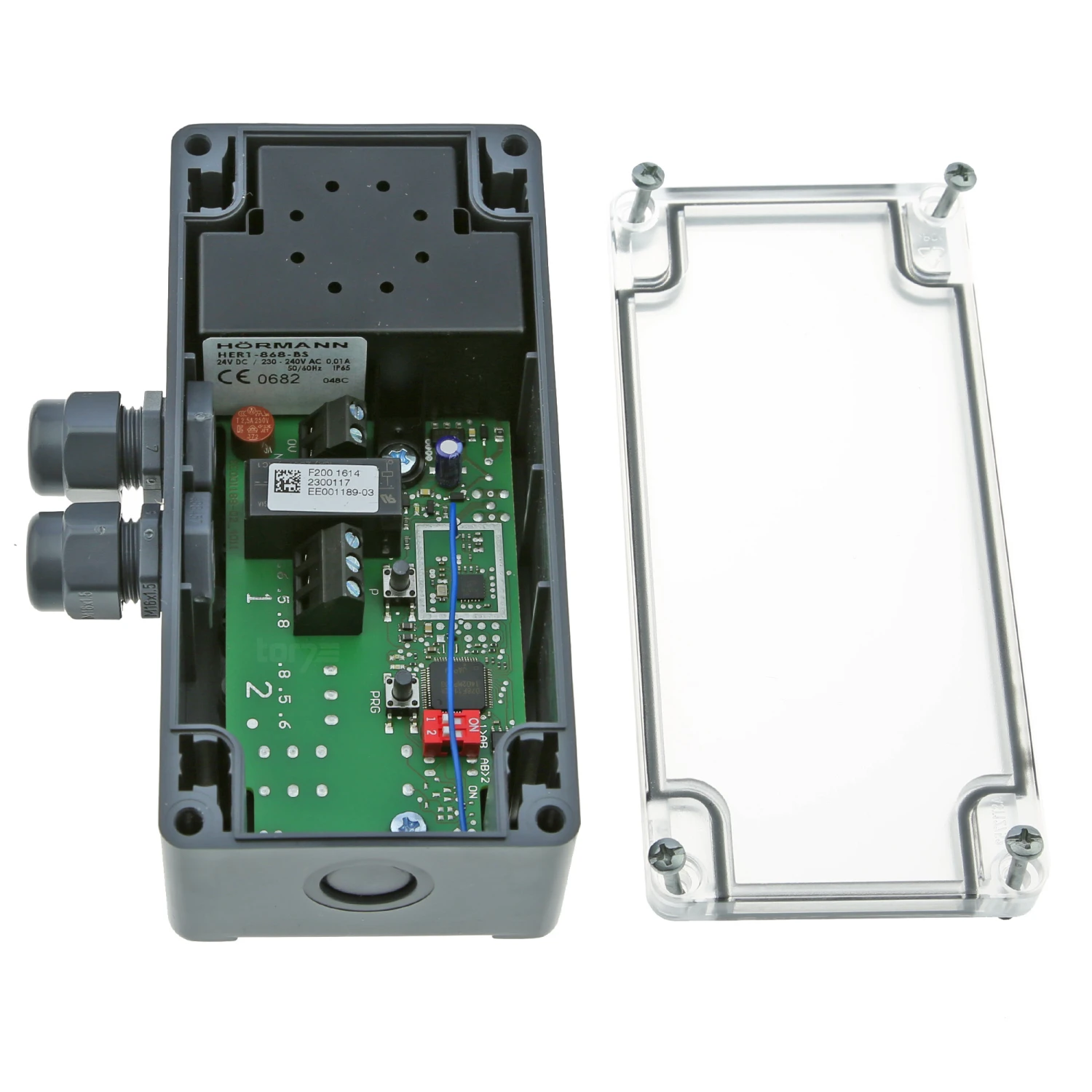

Der 1-Kanal-Relais-Empfänger HER 1, 868 MHz BiSecur (868-BS) kann als potentialfreier Hörmann Empfänger zur Ansteuerung von einem Torantrieb (auch von einem Fremdantrieb), einem elektrischen Haustür-Öffner, einer Beleuchtung oder einem anderen elektrischen Gerät verwendet werden. Seine Platine befindet sich in einem IP65-Gehäuse. Damit ist der HER 1 868-BS bestens für den Einsatz im Freien geeignet. Dank der Impuls-Funktion lässt sich mit ihm ein Garagentor öffnen und schließen. Sie können ihn jedoch alternativ auch für die Beleuchtung verwenden. Eine von vier Funktionen lassen sich mit dem Relais-Ausgang realisieren.

Lieferumfang

• 1 x Hörmann 1-Kanal-Relais-Empfänger HER 1, BiSecur
• Anleitung

HER 1 868-BS – 1 Relaisausgang für 1 Funktion

Der HER1 Empfänger verfügt über einen Relais-Ausgang, an dem eine der folgenden Funktionen genutzt werden kann. Die erste davon ist die Impulsfunktion zum Öffnen und Schließen von einem Einfahrtstor oder einem Garagentor. Bei Einstellung der zweiten Funktion dient der HER 1 als reiner Ein- und Ausschalter. Mit der dritten Funktion ist ein verlängerbares oder verkürzbares 3-Minuten-Licht anzusteuern. Die vierte Funktion ist ein programmierbarer Impuls, um beispielsweise einen elektrischen Türöffner zu betätigen.

1. Funktion „Impuls 0,5 Sekunden“: Das Relais zieht bei einem Sendeimpuls für 0,5 Sekunden an, anschließend fällt es ab (für die Steuerung von Torantrieben).
2. Funktion „Ein/Aus-Schaltung“: Das Relais zieht bei dem ersten Sendeimpuls an und fällt beim nächsten ab (für das Einschalten und Ausschalten von elektrischen Verbrauchern).
3. Funktion „3-Minuten Licht“ (für die Beleuchtungssteuerung)
   3.1 Funktion „3-Minuten-Licht verlängerbar“: Das Relais zieht bei dem ersten Sendeimpuls für die Dauer von 3 Minuten an. Wird innerhalb dieser Zeit ein weiterer Impuls gegeben, wird die Zeit um weitere 3 Minuten verlängert. Anschließend fällt es ab. Im Auslieferungszustand ist „verlängerbar“ eingestellt, dies kann auf „verkürzbar“ umgestellt werden.
   3.2 Funktion „3-Minuten-Licht verkürzbar“: Das Relais zieht bei dem ersten Sendeimpuls für die Dauer von 3 Minuten an. Wird innerhalb der 3 Minuten ein weiterer Impuls gegeben, wird die Zeit vorzeitig abgebrochen und das Relais fällt ab.
4. Funktion „Einstellbarer Impuls“: Das Relais zieht bei einem Sendeimpuls für die voreingestellte Zeit an. Anschließend fällt es ab. Folgende Impulszeiten sind einstellbar: 3 Sekunden (Auslieferungszustand), 5 Sekunden, 10 Sekunden, 15 Sekunden, 30 Sekunden (für die Steuerung von z.B. elektrischen Türöffnern).

Die Funktionsauswahl erfolgt über die jeweilige Einstellung von Kombinationsmöglichkeiten von 2 DIL-Schaltern.

Technische Daten

• Frequenz: 868,3 MHz
• Verschlüsselung: BiSecur
• Schutzart: IP65
• 4 Funktionen: Ein/Aus, Impuls 0,5 s, 3-Minuten-Licht, einstellbarer Impuls (Auswahl über DIL-Schalter)
• rückmeldefähig (Schaltzustand des Relais)
• Gehäuse: separat, aus Kunststoff
• Ausgänge: 1 (potentialfreier Relais-Ausgang)
• Betriebsspannung: 24 V DC oder 230 – 240 V AC
• Anschlussleitung: keine enthalten, muss bauseits vorhanden sein
• Schaltleistung: 30 V DC / 2,5 A (ohmsche Last) 250 V AC / 500 W (ohmsche Last)
• Maße in mm (B x H x T): 150 x 70 x 55 (ohne Verschraubung)

Das Gehäuse ist staubdicht und unempfindlich gegen mechanische Einwirkung. Auch Strahlwasser beeinträchtigt den in seinem Gehäuse befindlichen Empfänger in seiner Funktionsweise nicht.

Rückmeldefähiger Empfänger

Die neueste Generation des HER 1 868-BS ist erkennbar an dem Aufdruck (-A) auf dem Aufkleber der Verpackung und dem Aufkleber mit der Produktbezeichnung im Gehäuse des Empfängers. Wird an diesem Empfänger nun von einem Handsender HS 5 BiSecur (868 MHz) oder von der BiSecur-App ein Befehl zur automatischen Rückmeldung ausgelöst, meldet der Empfänger unmittelbar den aktuellen Zustand des Relais zurück. Das ist besonders interessant für die Schaltfunktion Ein/Aus, da man so einfach auf Knopfdruck abfragen kann, ob das angeschlossene Gerät eingeschaltet oder ausgeschaltet ist.

Kompatible Sender und Impulsgeber für den HER 1 868-BS

Der HER 1 868-BS ist ein 1-Kanal-Relais-Empfänger der Firma Hörmann und Teil ihrer BiSecur-Reihe, die mit der Frequenz 868 MHz arbeitet. BiSecur ist eine neue 128-Bit-Verschlüsselung. Der frequenzmodulierte Funkcode besteht aus einem Festcodeanteil, einem Rollingcodeanteil und einem Herstellerschlüssel. Der HER 1 868-BS kann also nur mit Handsendern oder Impulsgebern bedient werden, die mit dem neuen Funkstandard 868 MHz BiSecur ausgestattet sind.

Hörmann 868-MHz-BiSecur-Handsender:

• Hörmann Handsender HS 1, BiSecur, Struktur schwarz
• Hörmann Handsender HS 4, BiSecur, Hochglanz schwarz
• Hörmann Handsender HS 5, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 1, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 2, BiSecur, hochglanz schwarz
• Hörmann Handsender HSE 4, BiSecur, Struktur schwarz
• Hörmann Handsender HSD 2, BiSecur, in Chrom-Look erhältlich
• Hörmann Handsender HSP 4, BiSecur, schwarz
• Hörmann Handsender HSZ 1, BiSecur, schwarz
• Hörmann Handsender HSZ 2, BiSecur, schwarz
• Hörmann Sicherungs-Handsender HSS 4, BiSecur, Hochglanz rot

Weitere Hörmann 868-MHz-BiSecur-Impulsgeber:

• Hörmann Funk-Codetaster FCT 10, BiSecur
• Hörmann Funk-Codetaster FCT 3, BiSecur
• Hörmann Funk-Innentaster FIT 2, BiSecur
• Hörmann Funk-Fingerleser FFL 12, BiSecur

Neben einem entsprechenden Handsender kann der Empfänger optional mittels Funk-Innentaster, -Codetaster oder -Fingerleser anvisiert werden. Verknüpfungsmöglichkeiten sind vielfältig und beinhalten nicht nur Produkte der Firma Hörmann. Beispiele für die Anwendung wären:

• Haustüren sowie Garagen- und Einfahrtstore
• Heizungssysteme
• Markisen
• Jalousien
• Lichtanlagen
• Dachfenster
• Securitysysteme

Im Bereich der Torantriebe ist der Empfänger HER 1 868-BS kompatibel mit beinahe allen Produkten aus dem Hause Hörmann. Dazu zählen der Schiebetorantrieb LineaMatic, die Garagentorantriebe SupraMatic und ProMatic oder die hauseigenen Drehtorantriebe der Marke RotaMatic. Eine Anschlussleitung ist nicht im Paket inbegriffen. Der Empfänger kommt im separaten Kunststoffgehäuse, das sehr robust und weniger störanfällig ist und auch mit Temperaturschwankungen, Schmutz und leichter Nässe wenig Probleme hat. Dennoch sollten Sie darauf achten, dass der Empfänger nicht dauerhaft Feuchtigkeit ausgesetzt wird. Weiterhin sollten Sie bei der Installation darauf achten, dass wenig dämpfendes Material das Funksignal stört. Hier gibt es erhebliche Unterschiede zwischen den Materialien. Während Holz und Gips gut durchlässig sind, sind Glas und gerade Metall wesentlich schädlicher für das Signal. Auch externe Störquellen wie Handys, Computer und Funkantennen können sich negativ auf das gesendete Signal auswirken. Hörmann bietet für diese Fälle entsprechende Test-Hardware an, die bei der richtigen Entscheidung und Installation hilft.

EAN: 4042533736762
