Hörmann Einweg-Lichtschranke EL 101

Beschreibung zu Hörmann Einweg-Lichtschranke EL 101

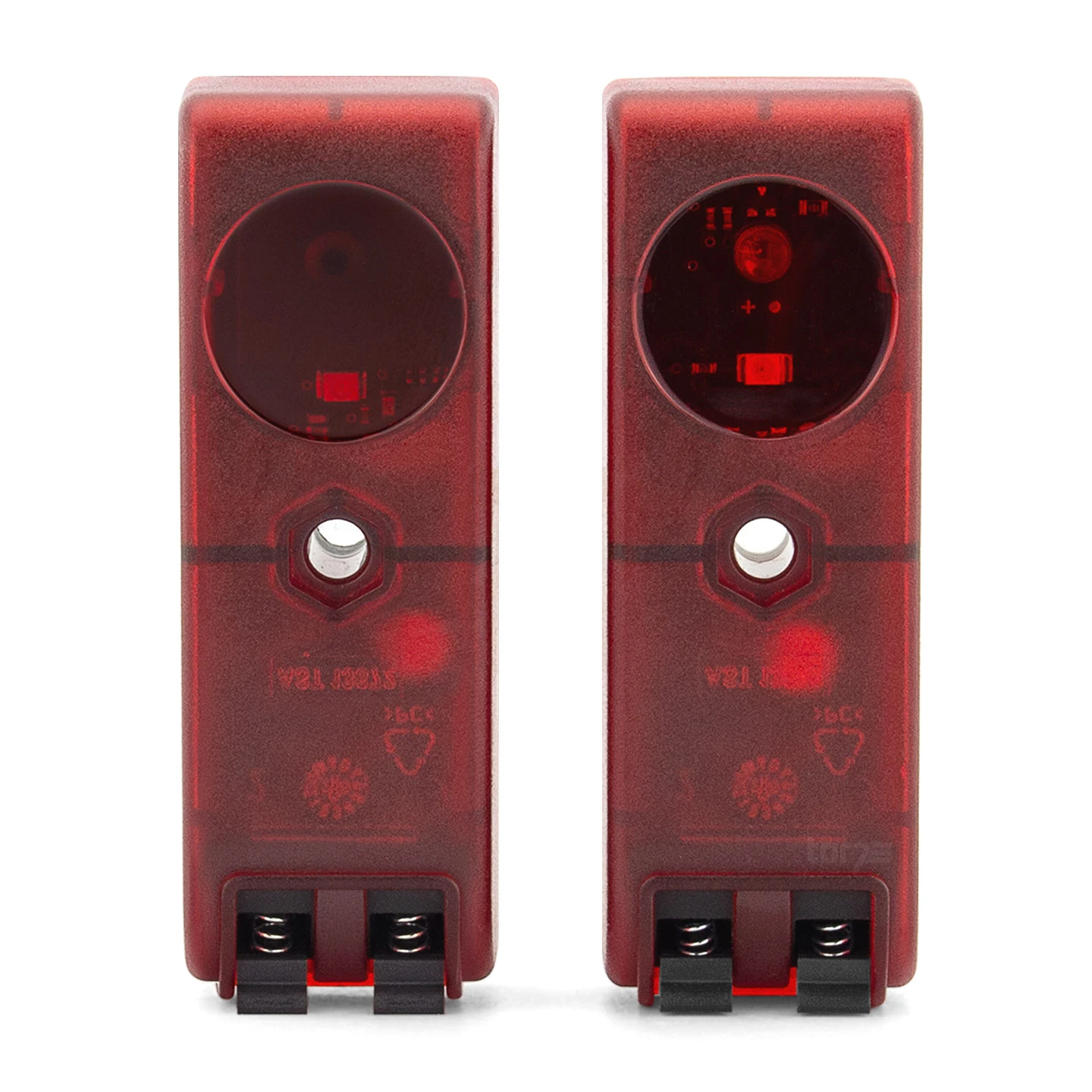

Die Funktionsweise der Lichtschranke ist denkbar einfach. Das ist auch bei der Einweg-Lichtschranke EL 101 der Fall. Sie besteht aus einem Sender und einem Empfänger. Beide Bauteile kommunizieren unentwegt miteinander. Wird der Kommunikationsstrom während einer Torfahrt durch ein spielendes Kind, ein anderes Auto oder ein anderes bewegliches Hindernis gestört, sendet die Lichtschranke diese Information an den Antrieb weiter. Der Antrieb reagiert sofort und stoppt die Torfahrt.

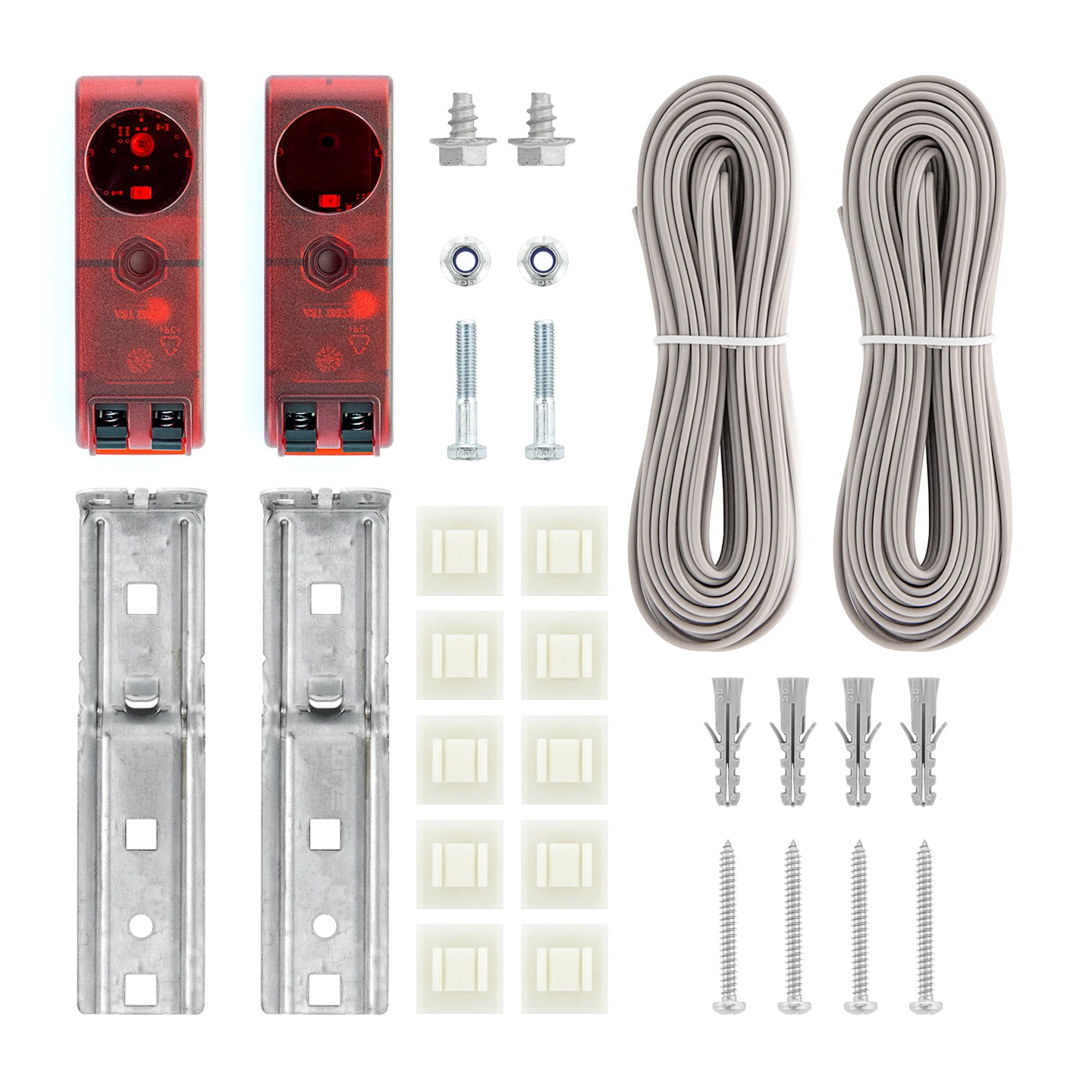

Lieferumfang

• Sender und Empfänger
• Anschlussleitung: 2 x 10 m, 2-adrig

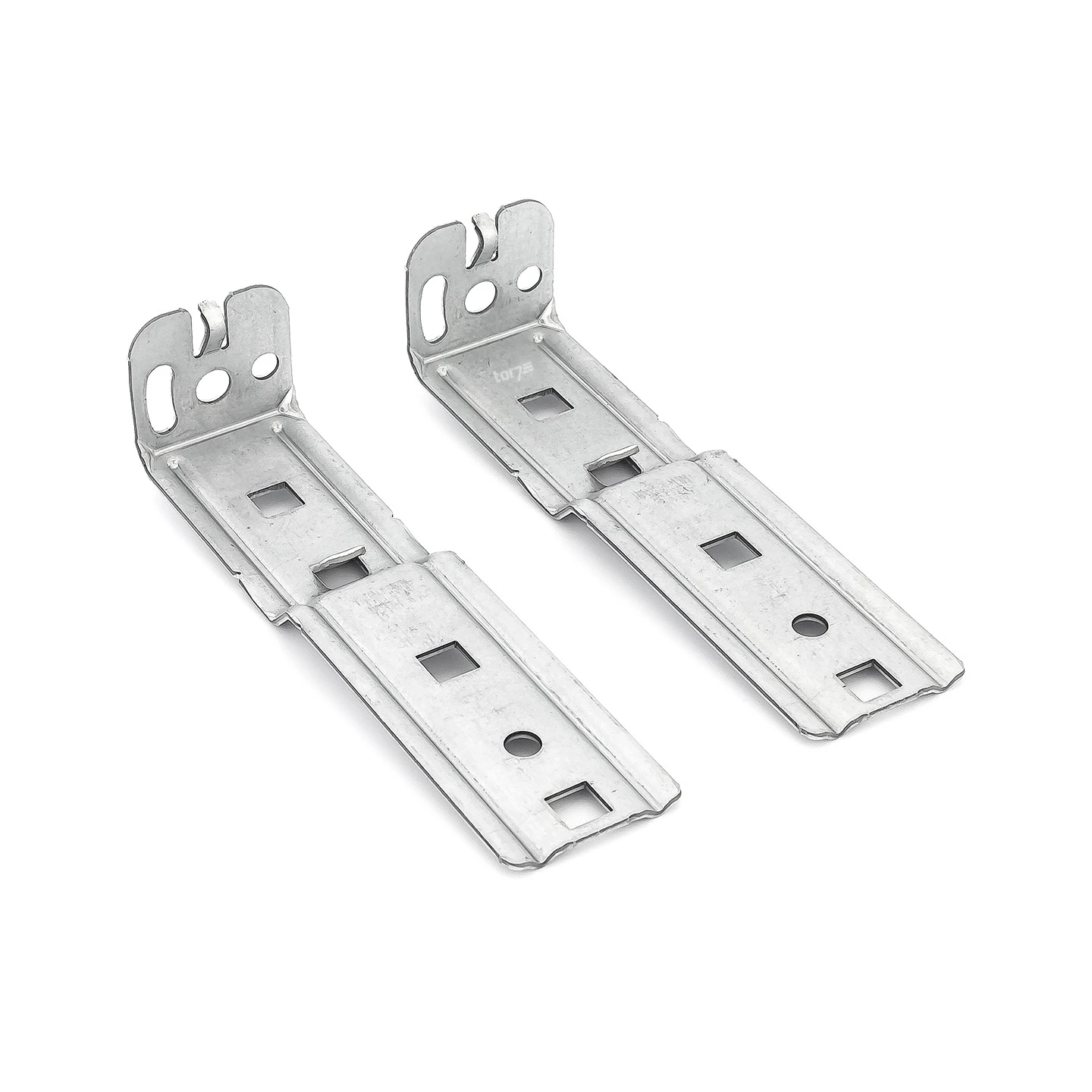

• Befestigungsmaterial
• Anschlussplan

Zu den besonderen Kennzeichen der Hörmann Einweg-Lichtschranke EL 101 gehört die rote Farbe des Kunststoffgehäuses. Daran wird bereits deutlich, für welchen Zweck die Lichtschranken eingesetzt werden. Sie dienen in erster Linie der Sicherheit, denn sie ermöglichen, dass der Schließvorgang des Garagentores bei einem Hindernis stoppt. Bei einigen Torantrieben ist sogar ein praktischer automatischer Zulauf möglich, der sich aber nur mit einer passenden Lichtschranke aktivieren lässt. Wichtig ist, dass diese Einweg-Lichtschranke aus dem Haus Hörmann nur für den Einsatz im Innenbereich geeignet ist.

Technische Daten

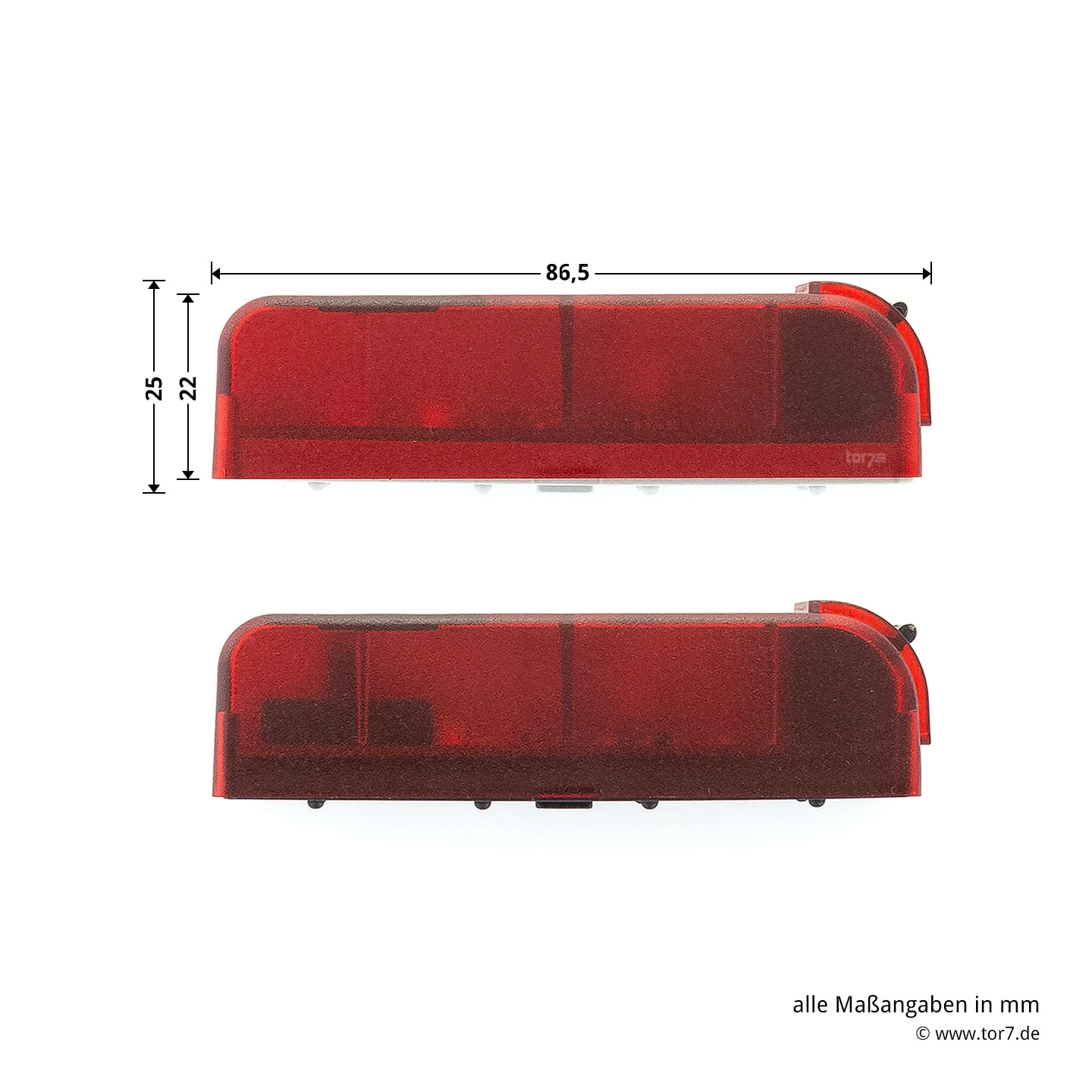

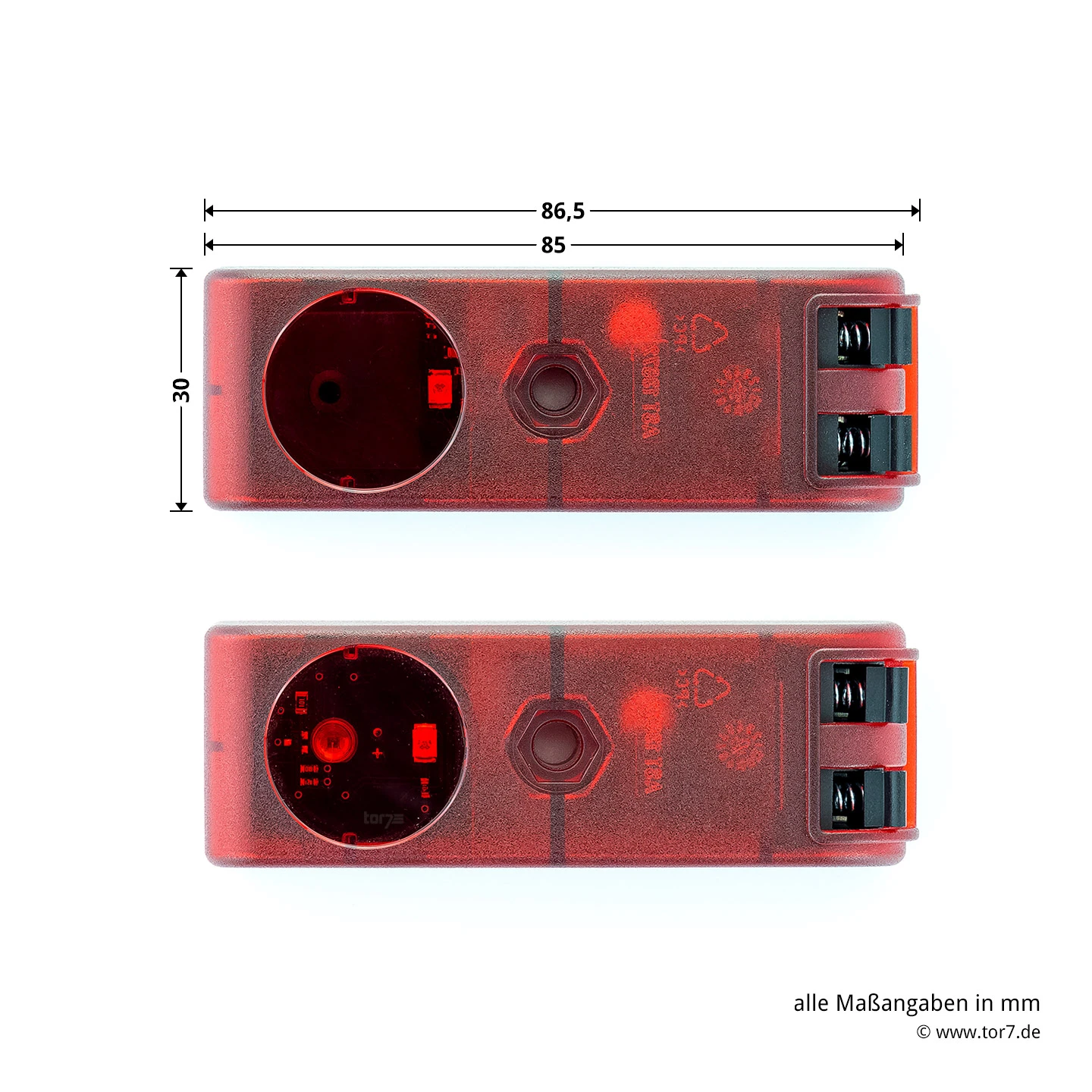

• Maße B x H x T: 30 x 90 x 25 mm
• Schutzart: IP 21, für den Innenbereich geeignet
• Anschlussleitung: 2 x 10 m, 2-adrig
• nicht in Verbindung mit VL 2 verwendbar

Zertifiziert ist das Modell nach der Schutzart IP21. Sie besagt, dass die Bauteile gegen feste Fremdkörper mit einem Durchmesser ab 12,5 mm geschützt sind. Außerdem ist die Lichtschranke gegen den Zugang mit dem Finger geschützt. Die zweite Ziffer bezieht sich auf den Schutz gegen Wasser. Die Nummer 1 kennzeichnet, dass ein Schutz gegen senkrecht fallendes Tropfwasser vorhanden ist.

Damit Sender und Empfänger problemlos mit dem Torantrieb kommunizieren können, muss eine Leitung von beiden Bauteilen zum Torantrieb gelegt werden. Im Lieferumfang sind bereits zwei Anschlussleitungen mit einer großzügigen Länge von zehn Metern enthalten. Außerdem erklärt der detaillierte Anschlussplan, wie das Kabel verlegt und angeschlossen werden muss.

Die Lichtschranke ist an vielen ProMatic Torantrieben der Serie 2, Serie 3 und Serie 4  verwendbar. Darüber hinaus richtet sich das Zubehör an zahlreiche SupraMatic Torantriebe der Serie 2, Serie  3 und Serie 4 sowie an die Liftronic Antriebe.

Mit der EL101 kompatible Hörmann Torantriebe:

• ProMatic Serie 2
• ProMatic Serie 3
• ProMatic Serie 4
• ProMatic Akku Serie 4
• SupraMatic E/P/H Serie 2
• SupraMatic E/P/HT Serie 3
• SupraMatic E/P Serie 4
• EcoStar Liftronic 500, 700 und 800
• EcoStar Liftronic 700 II u. 800 II

Wer 2 Lichtschranken EL 101 an seinen Torantrieb anschließen oder auch eine EL 101 mit einer Hörmann Einweg-Lichtschranke EL 301 kombinieren möchte, muss auf einen Hörmann Lichtschrankenexpander LSE 2 zurückgreifen. Die EL 101 kann nicht in Verbindung mit der Voreilenden Lichtschranke VL 2 angeschlossen werden.

EAN: 4042533349542
