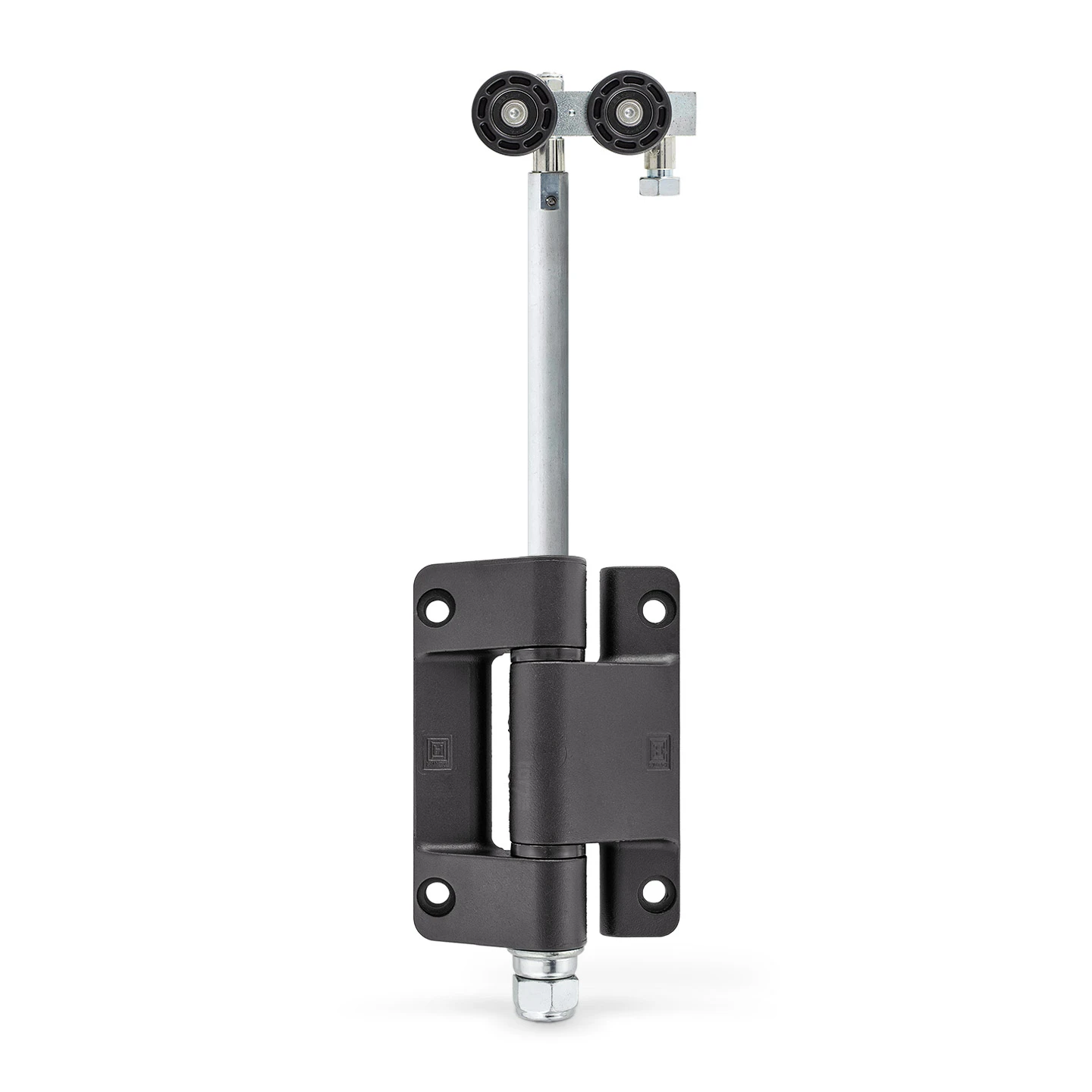

Hörmann Entlastungsrolle Mit Doppel-Bandteil 400 Mm, M12, DIN Links, Aufliegend

Beschreibung zu Hörmann Entlastungsrolle mit Doppel-Bandteil 400 mm, M12, DIN links, aufliegend

Die Hörmann Entlastungsrolle mit Doppel-Bandteil 400 mm, M12, DIN links, aufliegend wird als Ersatzteil für Industrie-Falttore angeboten. Diese Laufrolle ist ein Teil der Aufhängung, mit dem die Torflügel am Sturz eingehängt sind. Da das Gewicht der Flügel auf mehrere Rollen verteilt ist, sollte sich jede davon in einem einwandfreien Zustand befinden. Andernfalls würde ein Defekt einer Rolle stets zur Überlastung der anderen führen. Somit sollte bei Falltoren kaputte Laufrollen immer möglichst zeitnah ersetzt werden.

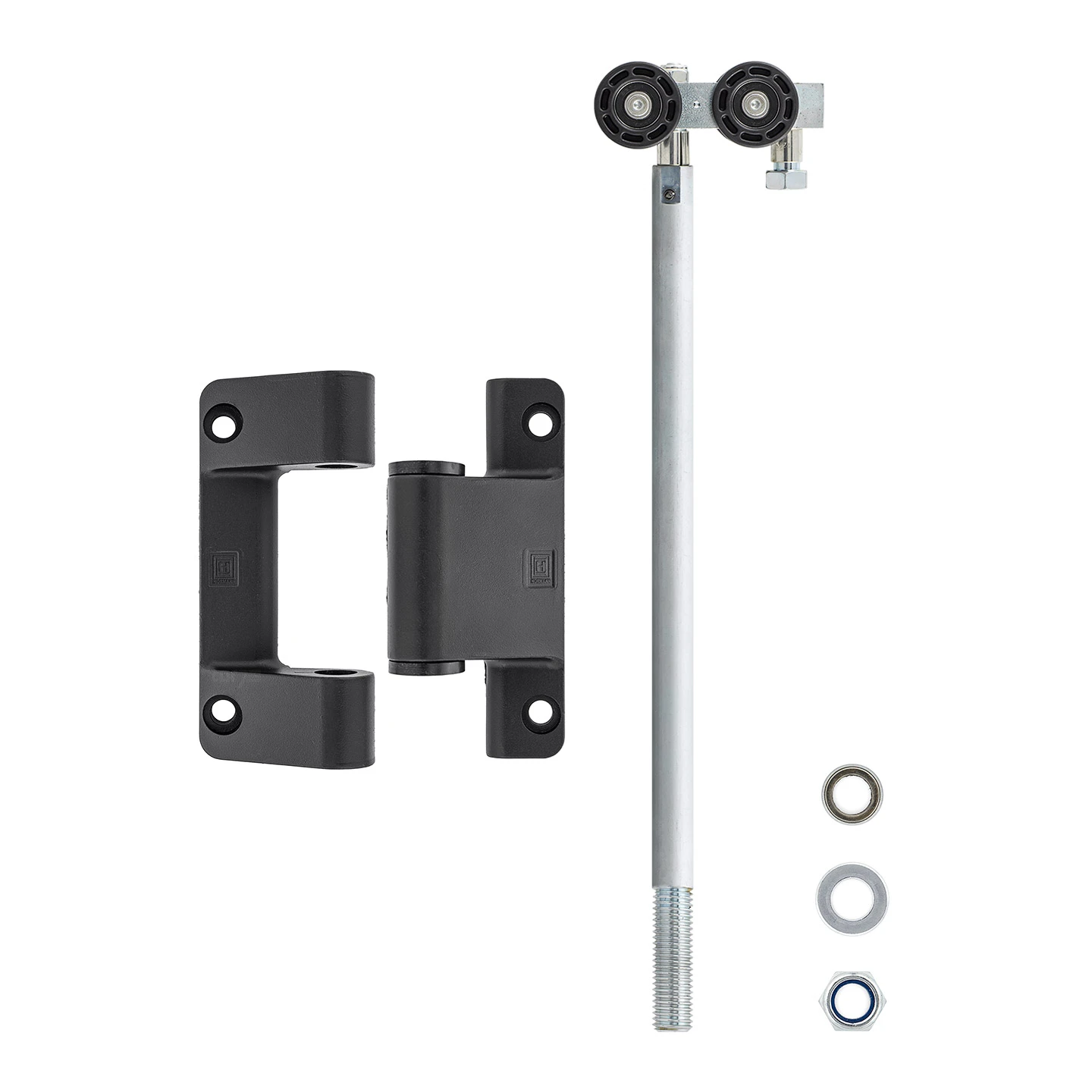

Lieferumfang

Hörmann Entlastungsrolle mit Doppel-Bandteil 400 mm, M12, DIN links, aufliegend inkl.

• 1 x Entlastungsrolle M18 x 400 mm, oben M12
• 1 x Doppel-Bandteil, aufliegend

Hinweise: Die Hörmann Entlastungsrolle mit Doppel-Bandteil 400 mm, M12, DIN links, aufliegend ist mit den mitgelieferten Bandteilen nur für linke Torflügel geeignet. Geht es dagegen um einen rechts angeschlagenen Flügel, so gibt es dafür die Hörmann Entlastungsrolle mit Doppel-Bandteil 400 mm, M12, DIN rechts, aufliegend.

Des Weiteren ist die Laufrolle auch nicht für Tore mit zwischenliegenden Bändern geeignet. Für diese wird der Alternativartikel Hörmann Entlastungsrolle mit Doppel-Bandteil 400 mm, M12, DIN links, zwischenliegend angeboten.

Hörmann Entlastungsrolle mit Doppel-Bandteil 400 mm, M12, DIN links, aufliegend für Falttore

Falttore bestehen typischerweise aus mehreren senkrecht aufgehängten Torflügeln. Die wichtigste Besonderheit ist, dass sich diese platzsparend an den Seiten übereinander falten lassen. Hierfür sind die Tore über eine Art von Laufrollen, den Entlastungsrollen, in einer Schiene am Sturz aufgehängt. Von diesen Rollen gibt es je nach Art des Tores unterschiedliche Varianten. Handelt es sich z. B. um Tore mit aufliegenden Torbändern, so wird bei diesen meist auch die Hörmann Entlastungsrolle mit Doppel-Bandteil 400 mm, M12, DIN links, aufliegend eingebaut.

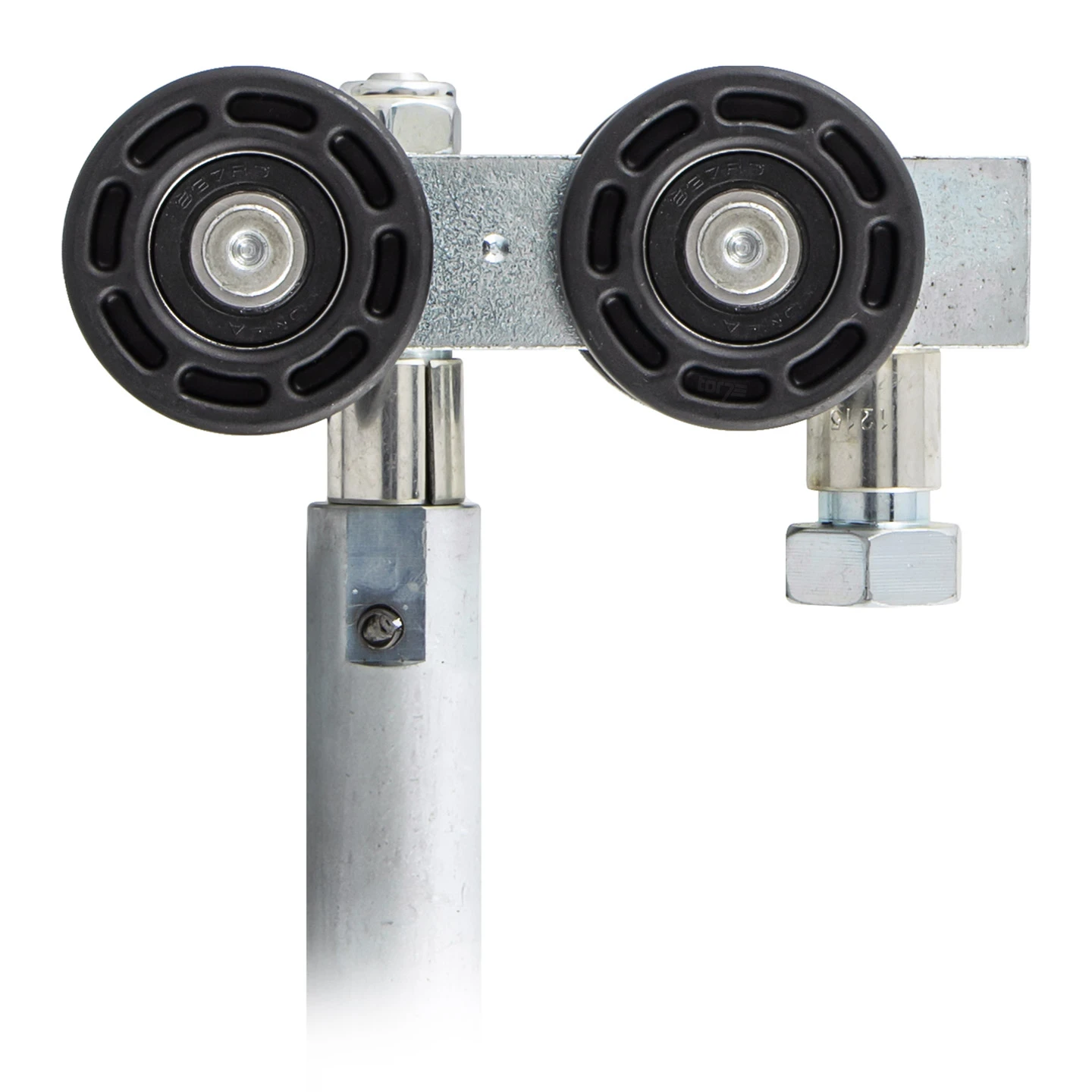

Die eigentliche Entlastungsrolle besteht aus zwei kleinen Laufrollen, die jeweils mit einem Kugellager ausgestattet sind. Diese sind an einem stabförmigen 400 mm langen Rollenhalter angebracht, welcher wiederum über ein Doppelbandteil am Tor befestigt wird. Eine weitere Kenngröße sind die beiden Schraubgewinde des Rollenhalters, bei denen es sich hier oben um ein M12- und unten um ein M18-Gewinde handelt. Nur wenn Ihre alte Entlastungsrolle in allen Eigenschaften mit der Hörmann Entlastungsrolle mit Doppel-Bandteil 400 mm, M12, DIN links, aufliegend übereinstimmt, ist diese als Ersatzteil zu empfehlen.

Technische Daten

• für Falttore FSN, FAW, FPU und FMI mit aufliegenden Bändern
• nur für Torflügel DIN links

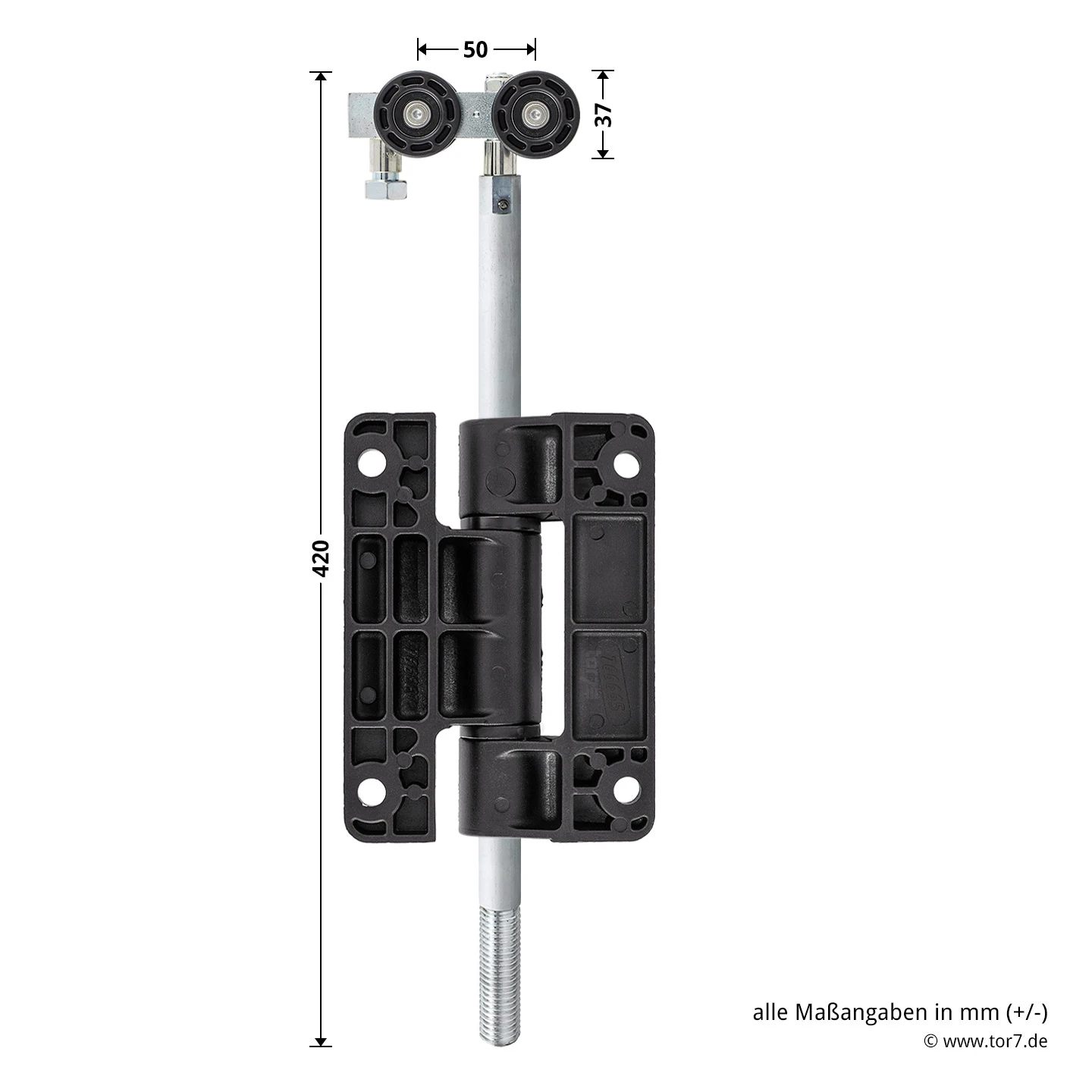

• Rollenhalter: 400 mm lang, unten M18-Gewinde, oben M12-Gewinde

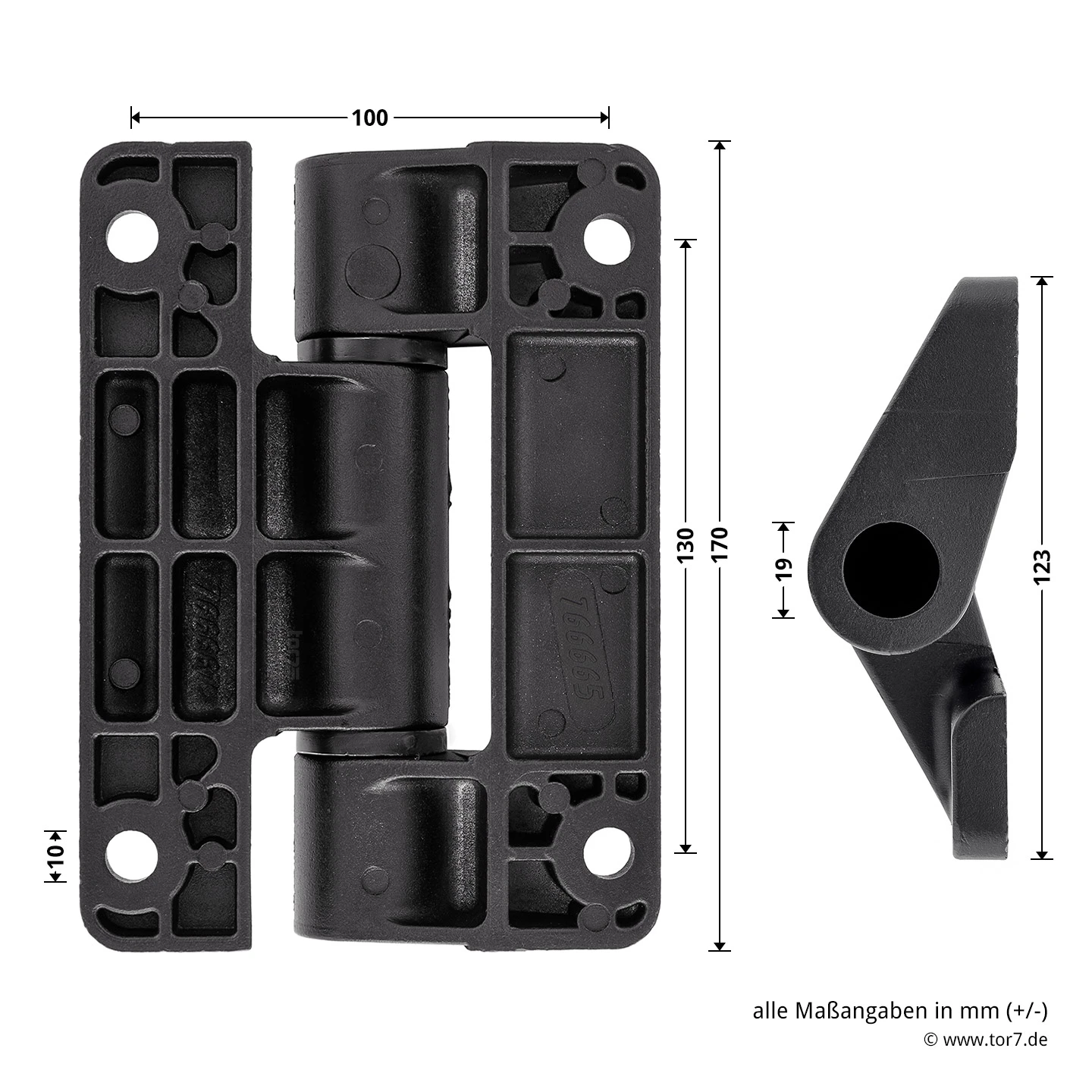

• Bandteile: aufliegend

EAN: 4042533789515
