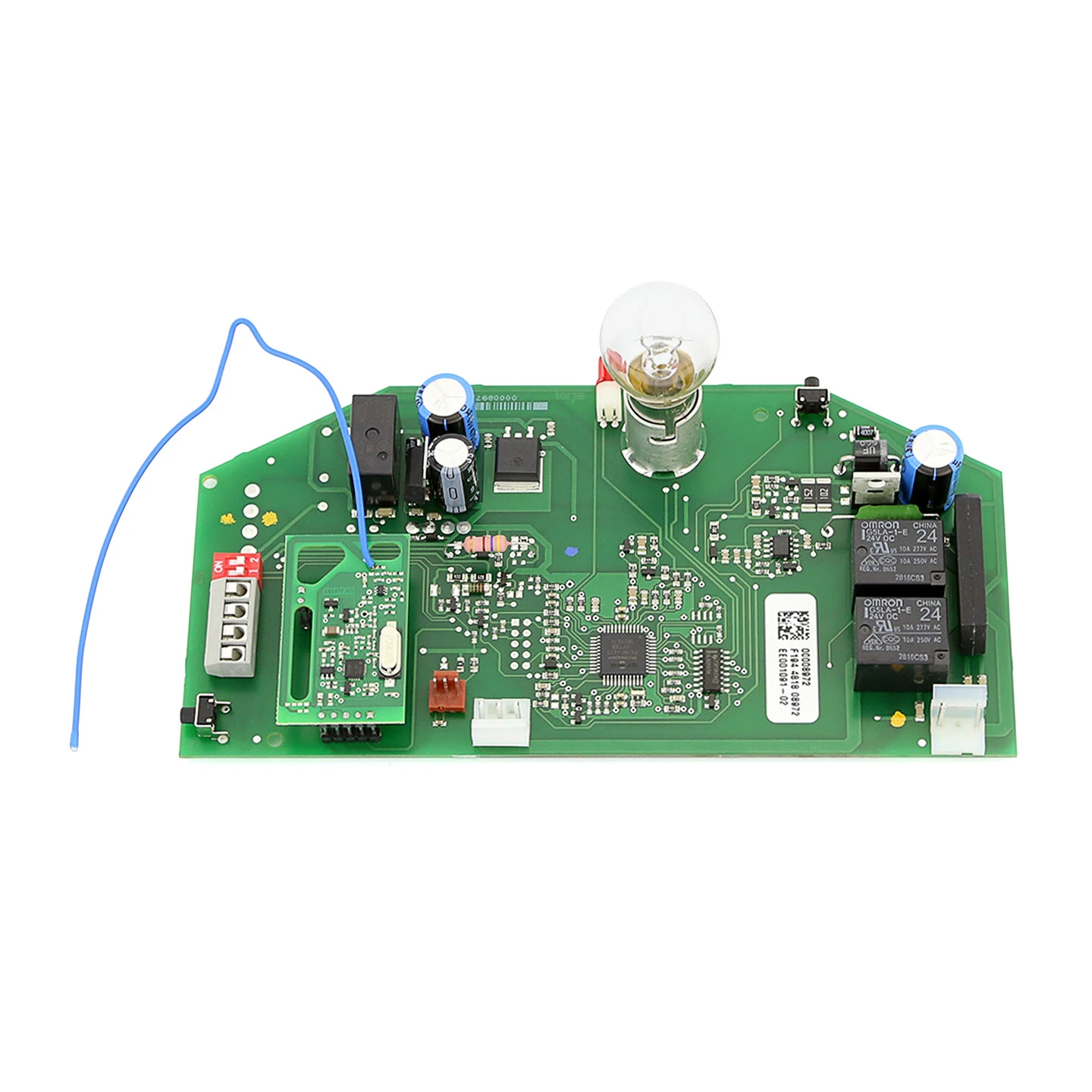

Hörmann Platine Für EcoStar Liftronic 800

Beschreibung zu Hörmann Platine für EcoStar Liftronic 800

Im Gehäuse jedes Hörmann Garagentorantriebs, wie z. B. dem EcoStar Liftronic 800, befinden sich im Wesentlichen ein Trafo, ein Antriebsmotor und eine Steuerungsplatine. Die Platine selbst ist die elektronische Schaltzentrale innerhalb des Antriebskopfes. Ihre Hauptaufgabe ist es, die von den Eingabegeräten stammenden Signale zu verarbeiten und an den Antriebsmotor weiterzugeben.

Lieferumfang

• 1 x Steuerungsplatine EcoStar Liftronic 800

Zu den Eingabegeräten zählt das Zubehör, mit welchem der Antrieb gesteuert werden kann, wie z. B. Handsender, Fingerleser und Innentaster. Zum Anlernen des Handsenders an den Torantrieb ist die Steuerungsplatine nötig. Dabei werden bestimmte Tasten des Senders mit entsprechenden Funktionen des Antriebs verknüpft. Das Signal der ersten Handsendertaste kann etwa die Funktion Impuls (Auf – Stopp – Zu – Stopp – Auf …) auslösen, während die zweite das Licht ein- und ausschaltet.

Sicherheitszubehör wie Lichtschranken und Schließkantensicherungen funktionieren ebenfalls nur in Kombination mit der Hauptplatine. Wird zum Beispiel eine Lichtschranke unterbrochen, so sorgt die Steuerplatine dafür, dass der Torlauf abgebrochen und reversiert wird.

Auf der Hauptplatine befinden sich alle wichtigen Anschlüsse für Zubehör und Lichtschranken. Außerdem verfügt die Platine des EcoStar Liftronic 800 über einen internen 433-MHz-Rolling-Code-Empfänger, über welchen die Signale des Handsenders empfangen werden. Daneben sorgt die Elektronik der Platine dafür, dass der Antrieb angelernt und auch eingestellt werden kann. Ohne all diese Funktionen der Steuerungsplatine funktioniert der Garagentorantrieb nicht. So ist es für den Betrieb des EcoStar Liftronic 800 unerlässlich, dass sich die Platine in einem einwandfreien Zustand befindet. Ist die Hauptplatine beschädigt, fällt der gesamte Torantrieb aus. Nur der Austausch durch eine neue Platine kann die Funktion des Antriebskopfes wiederherstellen.

Hinweis: Die Platine aus diesem Angebot ist nur als Ersatzteil für den EcoStar Liftronic 800 Garagentorantrieb (Art.-Nr. 4511452) geeignet und kann nicht für andere Torantriebe verwendet werden. Sie passt daher nicht zu den neuen Liftronic 800 II Antrieben (ab Dez. 2020).

Wann lohnt es sich, nur die Platine zu tauschen?

Grundsätzlich würde sich der Austausch der Steuerungsplatine immer dann lohnen, wenn nur die Platine defekt ist und die übrigen Komponenten Motor und Trafo noch intakt sind. Sind diese dagegen ebenfalls defekt, so hilft nur noch der Austausch des gesamten Antriebskopfes. Da die meisten Steuerungsplatinen durch Überspannung in Folge eines Blitzschlags ausfallen, muss genau geprüft werden, ob die übrigen Teile nicht ebenfalls beschädigt wurden. Denn je nach Intensität der Überspannung ist es möglich, dass auch Trafo oder Motor betroffen sind. Sind Sie sich nach einer Überprüfung des Antriebs nicht sicher, welches Bauteil defekt ist, so raten wir vom Austausch der Steuerungsplatine ab und empfehlen stattdessen, den gesamten Antriebskopf zu erneuern. So können Sie sicher sein, dass nach der Reparatur der Garagentorantrieb wieder wie gewohnt funktioniert.

Technische Daten

• Steuerungsplatine für einen Hörmann EcoStar Liftronic 800 Garagentorantrieb mit Schiene
• Spannung: 24 V
• Funkfrequenz des internen Empfängers: 433 MHz Rolling Code
