Hörmann Zugfederpaket, Typ 1, Nr. 772

Beschreibung zu Hörmann Zugfederpaket, Typ 1, Nr. 772

Bei dem Zugfederpaket Typ 1 Nr. 772 handelt es sich um ein Original-Ersatzteil für Hörmann Sektionaltore der Baureihe 40 mit Z-Beschlag. Solche Zugfedern dienen bei den Garagentoren zum Kräfteausgleich gegenüber dem Eigengewicht des Tores.

Lieferumfang

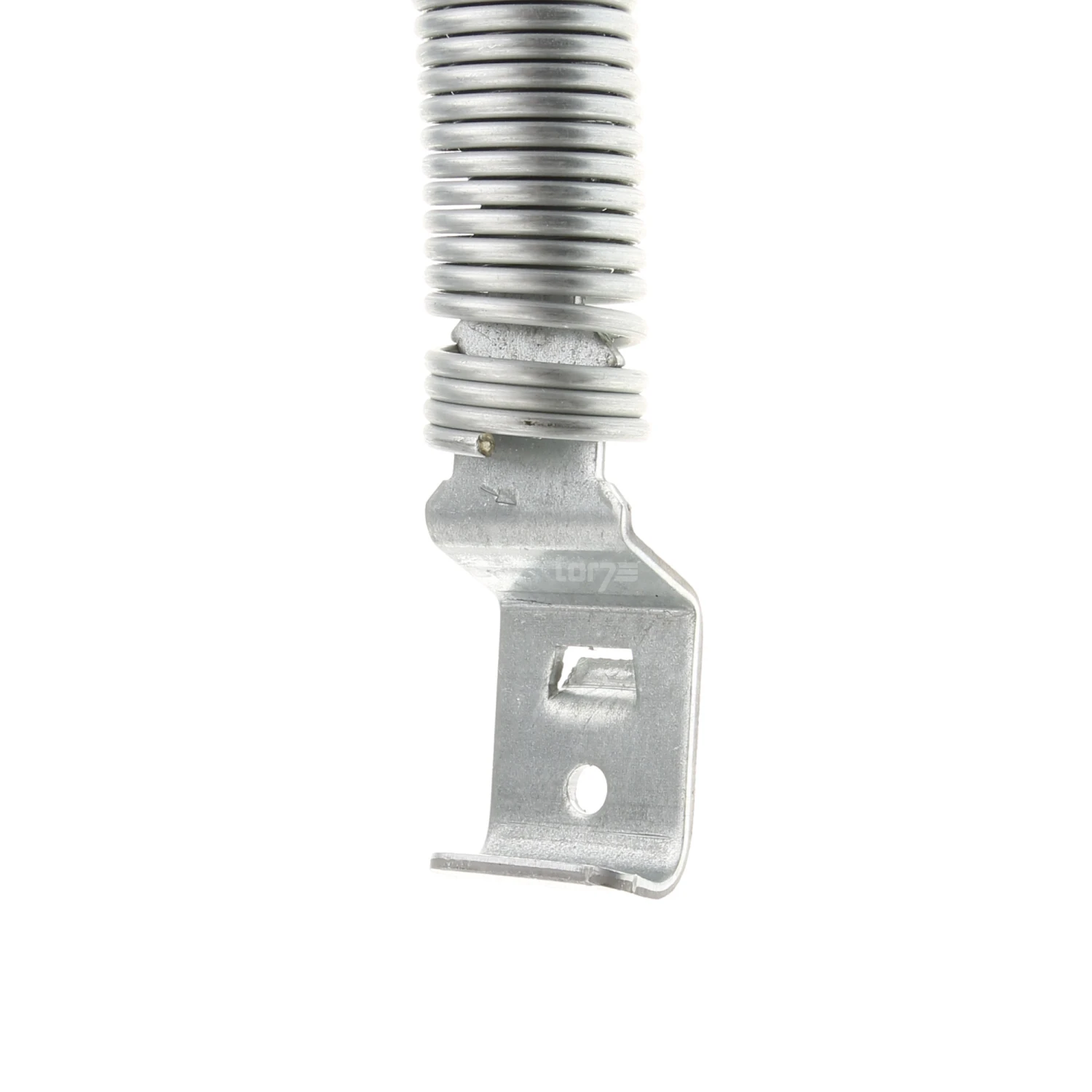

• untere Zugfederhalterung (zum Teil mit Bezeichnung 772)
• innere und äußere Zugfeder 772

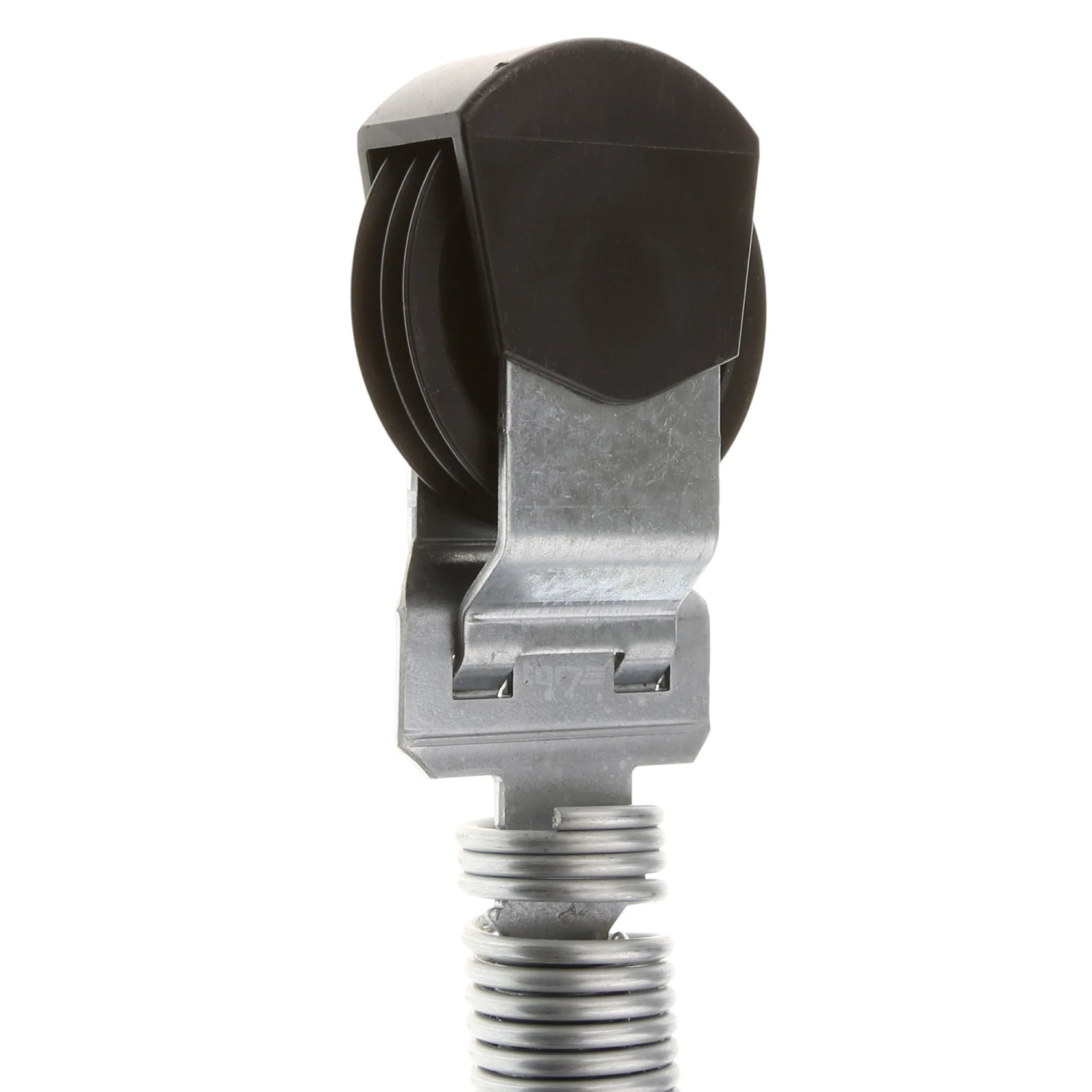

• Seilrollenhalterung mit Federkennzeichnung 772

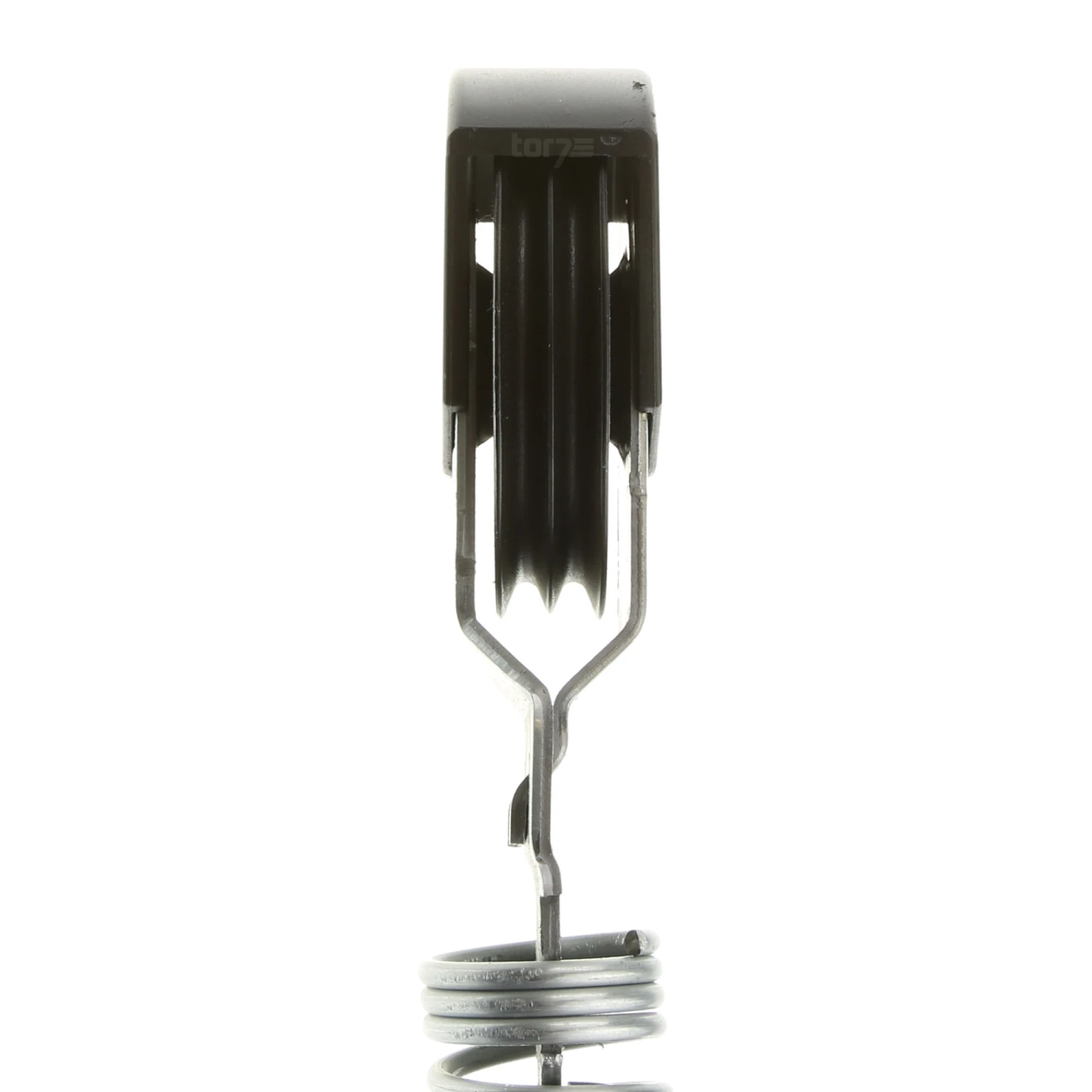

• Seilrolle
• Hörmann Seilrollenabdeckung für Zugfederpakete, Artikelnummer 3054869

Ohne Zugfedern wäre es aufgrund des Gewichts relativ schwer, das Tor hochzuziehen. Andererseits würde das Tor, sobald es wieder losgelassen wird, sofort zufallen. Damit sich ein Sektionaltor aber leicht öffnen und schließen lässt und nicht zufallen kann, muss es entsprechend abgefedert werden.

Bei den Sektionaltoren von Hörmann werden zwei verschiedene Systeme zur Abfederung eingesetzt: Torsionsfedern und Zugfedern. Während Torsionsfedern waagerecht oben am Rahmen angebracht werden, befinden sich Zugfedern an den Seiten des Sektionaltors. Das hier als Ersatzteil angebotene Hörmann Zugfederpaket Typ 1 Nr. 772 ist nur für Tore mit Zugfedern vorgesehen und nicht als Ersatz für eine defekte Hörmann Torsionsfeder geeignet.

Wann sollte ein Zugfederpaket ausgetauscht werden?

Aufgrund ihrer Funktion zum Kraftausgleich müssen sich Zugfederpakete stets in einem einwandfreien Zustand befinden. Sind die Federn stark verrostet oder gar gebrochen, sollten sie möglichst zeitnah ersetzt werden. Defekte Federn können womöglich wegen des unzureichenden Kraftausgleichs einen vorhandenen Garagentorantrieb beschädigen.

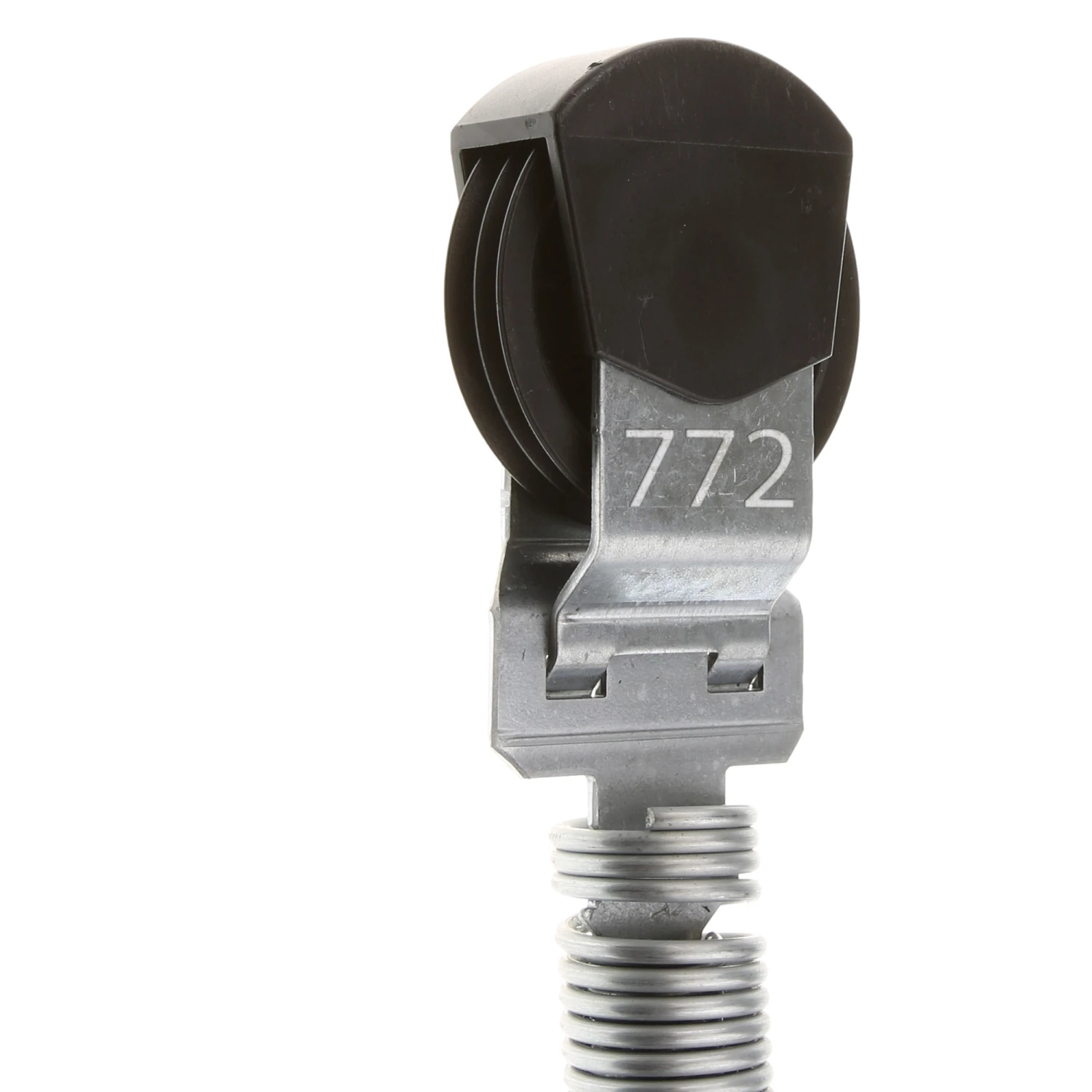

Die Zugfederpakete werden bei Sektionaltoren der Baureihe 40 mit einer unterschiedlichen Anzahl an Federn, Federstärke und Länge verbaut. Daher ist es wichtig, vor dem Austausch den Typ und die Nummer der defekten Feder zu kennen. Der Typ steht für die Anzahl der im Paket vorhandenen Federstränge. Beim Typ 1 wird nur ein einzelner Strang, der aus äußerer und innerer Feder besteht, verbaut. Die Nummer richtet sich nach Länge und Federstärke. Diese ist an der Prägung an der Seilrollenhalterung zu erkennen. Das hier angebotene Zugfederpaket Typ 1 Nr. 772 ist z. B. als Ersatzteil für ein Federpaket mit selbiger Typenbezeichnung und Nummer vorgesehen.

Es ist ratsam, im Falle eines Defekts immer beide am Sektionaltor vorhandenen Zugfedern auszutauschen, da auch die zweite Feder relativ zeitnah brechen könnte. Dabei muss beachtet werden, dass es sich links und rechts um Federpakete des gleichen Typs mit derselben Nummer handelt.

Empfohlenes Zubehör

Für die Montage der Zugfederpakete empfehlen wir die Hörmann Sechskant-Blechschraube, mit Sperrzahn, A 6,5 x 16 mm, Dacromet 500, Artikelnummer 3095152. Die Seilrollenabdeckung ist auch als separates Ersatzteil unter der Artikelnummer 3054869 erhältlich. Ist nur diese Abdeckung defekt, muss dementsprechend nur diese und nicht die gesamte Feder getauscht werden.

Technische Daten

• Zugfederpaket Typ 1 Nr. 772 geeignet für ein Hörmann Sektionaltor der Baureihe 40 mit Z-Beschlag
• Länge: 948 mm
• Durchmesser: 65 mm
• Gewicht in kg: 1,989

EAN: 4005954567889
