SOMMER Abzweigkasten Mit Knickschutz

Beschreibung zu SOMMER Abzweigkasten mit Knickschutz

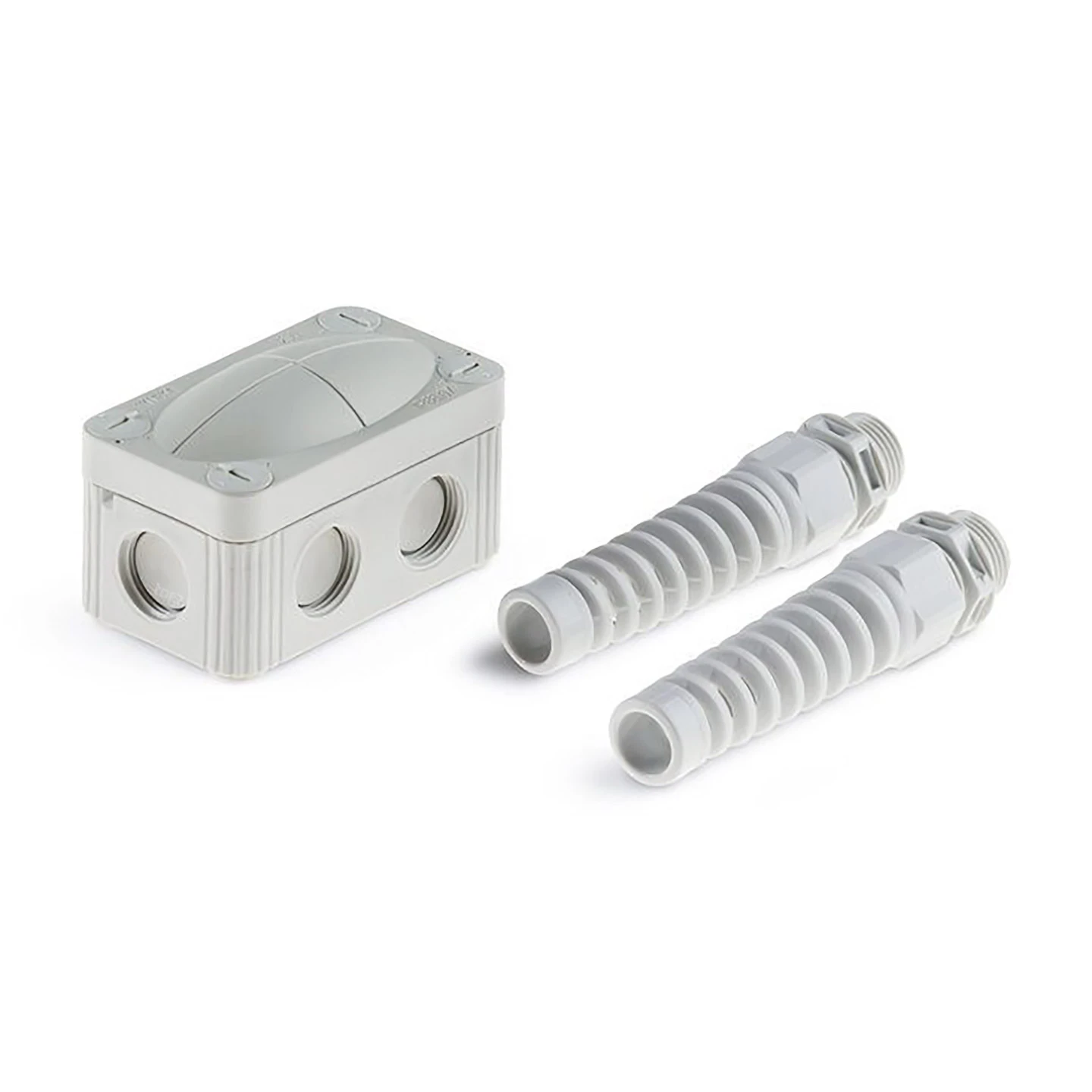

Der auf dieser Seite angebotene Abzweigkasten ist ein Montagezubehör für SOMMER twist Drehtorantriebe. Er dient dabei hauptsächlich zur Verkabelung einer zweiten Antriebseinheit mit der Antriebssteuerung. Hierfür ist der Kasten entsprechend gegenüber Feuchtigkeit abgedichtet, sodass die Verkabelungen gut vor der Witterung geschützt sind. Zudem liegen noch zwei passende Verschraubungen mit Knickschutz bei, über welche sich die Kabelverbindungen sicher in das Gehäuse ein- und ausführen lassen.

Lieferumfang

• SOMMER Abzweigkasten mit Knickschutz
• 2 x Kabelverschraubung

Hinweis1: Bei dem hier erhältlichen Artikel wird kein Kabel mitgeliefert. Das für den Anschluss der zweiten Antriebseinheit erforderliche Erdkabel muss daher separat hinzugekauft werden. Alternativ ist aber die Abzweigdose auch im Set mit einem Kabel als SOMMER Verbindungskabelsatz DTA twist 200 E/EL (inkl. 7 m 2 x 1,5 mm²) oder als SOMMER Verbindungskabelsatz DTA twist 350/XL (inkl. 12 m 5 x 1,5 mm²) erhältlich.

Zweite Antriebseinheit über SOMMER Abzweigkasten mit Knickschutz anschließen

Die Motoren, aber auch das meiste Zubehör, werden bei SOMMER Drehtorantrieben mit einer 24 V Gleichspannung betrieben. Daher erfolgt der Anschluss an das 230 V Stromnetz ausschließlich über den Steuerungskasten des Torantriebs, wo ein entsprechender Trafo nachgeschaltet ist. Alle weiteren Teile des Antriebs, also die Motoreinheiten, Lichtschranken und vieles Zubehör, wie z. B. Signallampen, verkabelt man anschließend direkt über die Steuerplatine. Daher ist es bei zweiflügeligen Toranlagen immer erforderlich den Strom über ein Erdkabel auf die zur Steuerung gegenüberliegende Seite zu führen. Die zweite Motoreinheit wird dann wiederum über eine Anschlussklemme an entsprechendes Kabel angeschlossen, die sich ganz einfach im hier erhältlichen SOMMER Abzweigkasten mit Knickschutz unterbringen lässt.

Da die Verbindung von der zweiten Motoreinheit zum Erdkabel ohne ein entsprechendes Schutzgehäuse der Feuchtigkeit draußen ausgeliefert wäre, wird die Verwendung dieses SOMMER Abzweigkasten mit Knickschutz gar zwingend empfohlen. Der Kasten besteht dabei aus einem Kunststoffunterteil und einem dazu passenden Deckel, die beide in der Farbe Lichtgrau (RAL 7035) gehalten sind. Innerhalb des Deckels ist ein Dichtgummi eingelassen, mit welchen sich der Spalt zum Unterteil hin abdichten lässt. Mit den zwei beiliegenden Kabelverschraubungen lassen sich zudem auch die Kabel geschützt vor Feuchtigkeit in das Gehäuse einführen. Weiterhin sind die Verschraubungen auch mit einem Knickschutz versehen. Wird unter Beachtung der Dichtigkeit der Abzweigkasten richtig eingebaut und verschraubt, entspricht er somit den Anforderungen der Schutzart IP 67.

Zur Montage wird empfohlen, den SOMMER Abzweigkasten mit Knickschutz im unteren Bereich des Torpfostens neben der zweiten Motoreinheit anzubringen. Anschließend wird das Erdkabel über eine der beiden Verschraubungen in das Gehäuse eingeführt. Die zweite Verschraubung dient wiederum als Eingang für das Verbindungskabel zur zweiten Motoreinheit. Befinden sich beide Leitungen innerhalb des Abzweigkastens, so können diese nun über eine entsprechende Anschlussklemme miteinander verbunden werden. Hierbei ist es zwingend erforderlich auf die richtigen Adern zu achten, da es bei einer fehlerhaften Verkabelung zu Schäden an Antrieb und Steuerung kommen könnte.

Hinweis2: Bitte beachten Sie beim Einbau eines neuen Drehtorantriebs, dass elektrische Anschluss- und Verlegungsarbeiten, die das 230-V-Stromnetz betreffen, nur von ausgebildeten Elektrofachkräften durchgeführt werden dürfen. Werden solche Arbeiten dagegen unsachgemäß ausgeführt, so besteht die Gefahr von lebensgefährlichen Stromschlägen.

Technische Daten

• Abmessungen (B x H x T): 85 x 49 x 51 mm
• Schutzart (Gehäuse): IP67
• Gehäusefarbe: lichtgrau (RAL 7035)

EAN: 4015862892409
