SOMMER Konsole RUNner/RUNner Plus

Beschreibung zu SOMMER Konsole RUNner/RUNner Plus

Die hier erhältliche Montagekonsole ist ein optionales Zubehör passend für die SOMMER Schiebetorantriebe RUNner und RUNner Plus. Weiterhin ist das zusätzliche Bauteil zu den älteren Antriebsmodellen SG1 und SM40 T kompatibel. Allgemein dient die Konsole dazu, die Antriebseinheit stabiler im Botenfundament zu verankern, wofür sie sich auch teilweise mit einbetonieren lässt. Eine solche Verankerung wird vor allem bei schwereren Toren empfohlen, wenn größere Kräfte auf den Antrieb wirken.

Lieferumfang

• 1 x SOMMER Konsole RUNner/RUNner Plus
• 4 x Sechskantschraube M8 x 45 mm
• Montagematerial (M8-Muttern, Unterlegscheiben)

Hinweis: Die SOMMER Konsole RUNner/RUNner Plus passt von ihren Abmessungen her genau zu den Antriebsmodellen SOMMER Schiebetorantrieb RUNner und RUNner Plus. Sie ist dagegen nicht geeignet für den SOMMER Schiebetorantrieb STArter S2.

SOMMER Konsole RUNner/RUNner Plus als zusätzliche Bodenverankerung

Die Antriebseinheiten der SOMMER Schiebetorantriebe werden in der Regel direkt mit deren Gehäuseunterteil in einem Betonfundament verankert. Passend dazu sind im Unterteil vier Schraublöcher vorhanden, durch die entsprechende Befestigungsschrauben hindurchgeführt werden können. Die Stabilität einer solchen Befestigung hängt auch von der Art der verwendeten Schrauben ab. Allgemein besteht jedoch gerade beim SOMMER Schiebetorantrieb RUNner Plus die Gefahr, dass sich dieser bei schwereren Torblättern allmählich aus der Verankerung lockern kann. Daher wird hier zusätzlich eine SOMMER Konsole RUNner/RUNner Plus empfohlen.

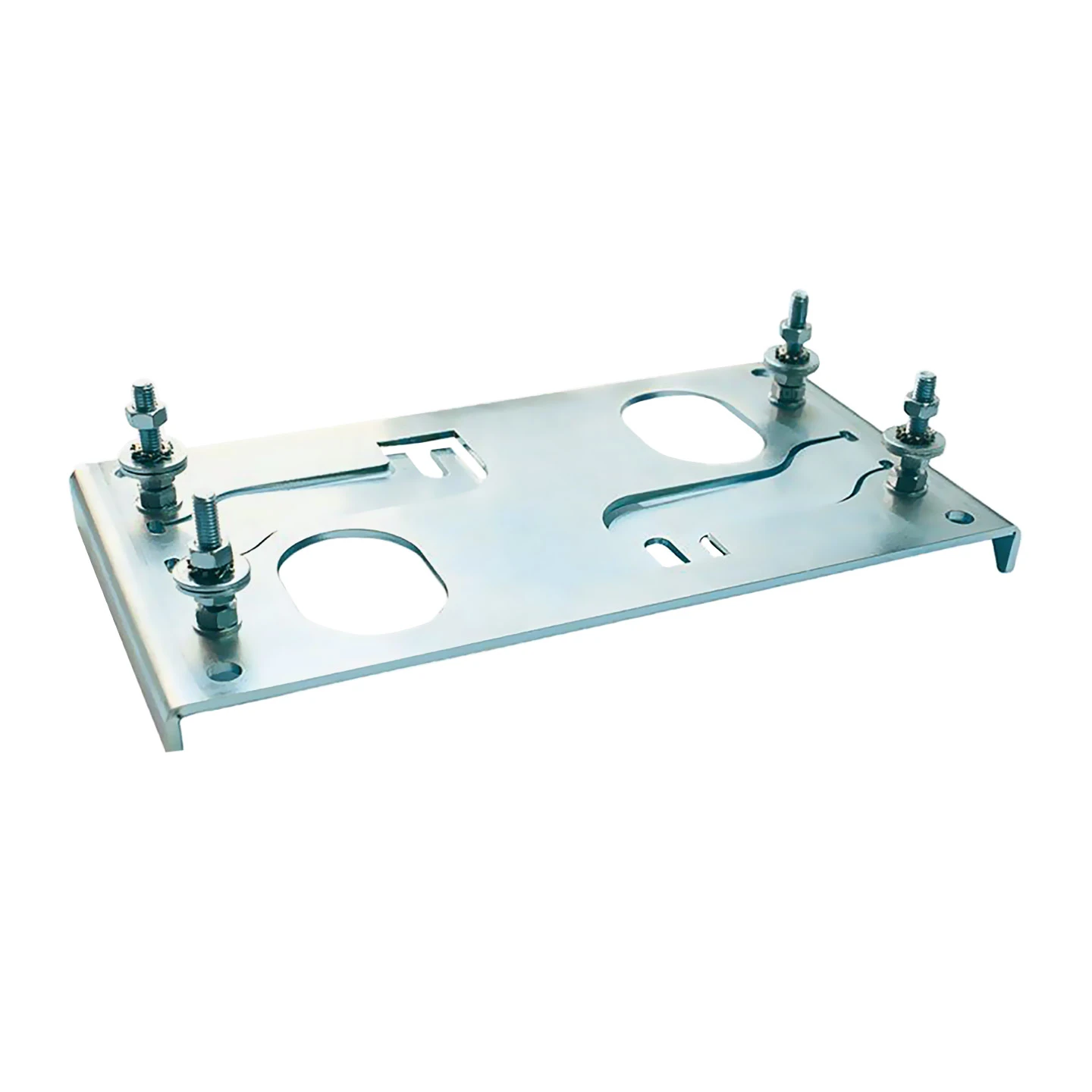

Hauptsächlich besteht die Konsole aus einer 316 x 165 mm messenden Stahlplatte, die mit insgesamt acht Schraublöchern versehen ist. Vier davon sind mit den mitgelieferten M8-Sechskantschrauben belegt, die zur Befestigung der Antriebseinheit dienen. Deren Anordnung ist genau auf die vier Schraublöcher in der Unterseite der RUNner/RUNner Plus Antriebe abgestimmt. Über die verbleibenden vier weiteren Bohrungen ist es möglich, die SOMMER Konsole RUNner/RUNner Plus im Untergrund zu verschrauben. Zudem lässt sich die Konsole optional auch in das Fundament einbetonieren.

Neben der stabileren Verankerung bietet die SOMMER Konsole RUNner/RUNner Plus aber auch die Möglichkeit, die Position des Antriebs besser einzustellen. So kann man über die vier Sechskantschrauben die Höhe des Antriebsgehäuses über der Platte nachjustieren, sodass das Antriebsritzel optimal auf die Zahnstangen am Tor ausgerichtet ist. Zudem lässt sich hierüber auch eine genau waagerechte Position der Antriebseinheit leichter umsetzen.

Technische Daten

• Montagekonsole für RUNner, RUNner Plus, SG1 u. SM40 T Schiebetorantriebe
• zum Einbetonieren
• optional auch schraubbar
• Abmessungen (B x H x T): 316 x 165 x 24 mm

EAN: 4015862939807
