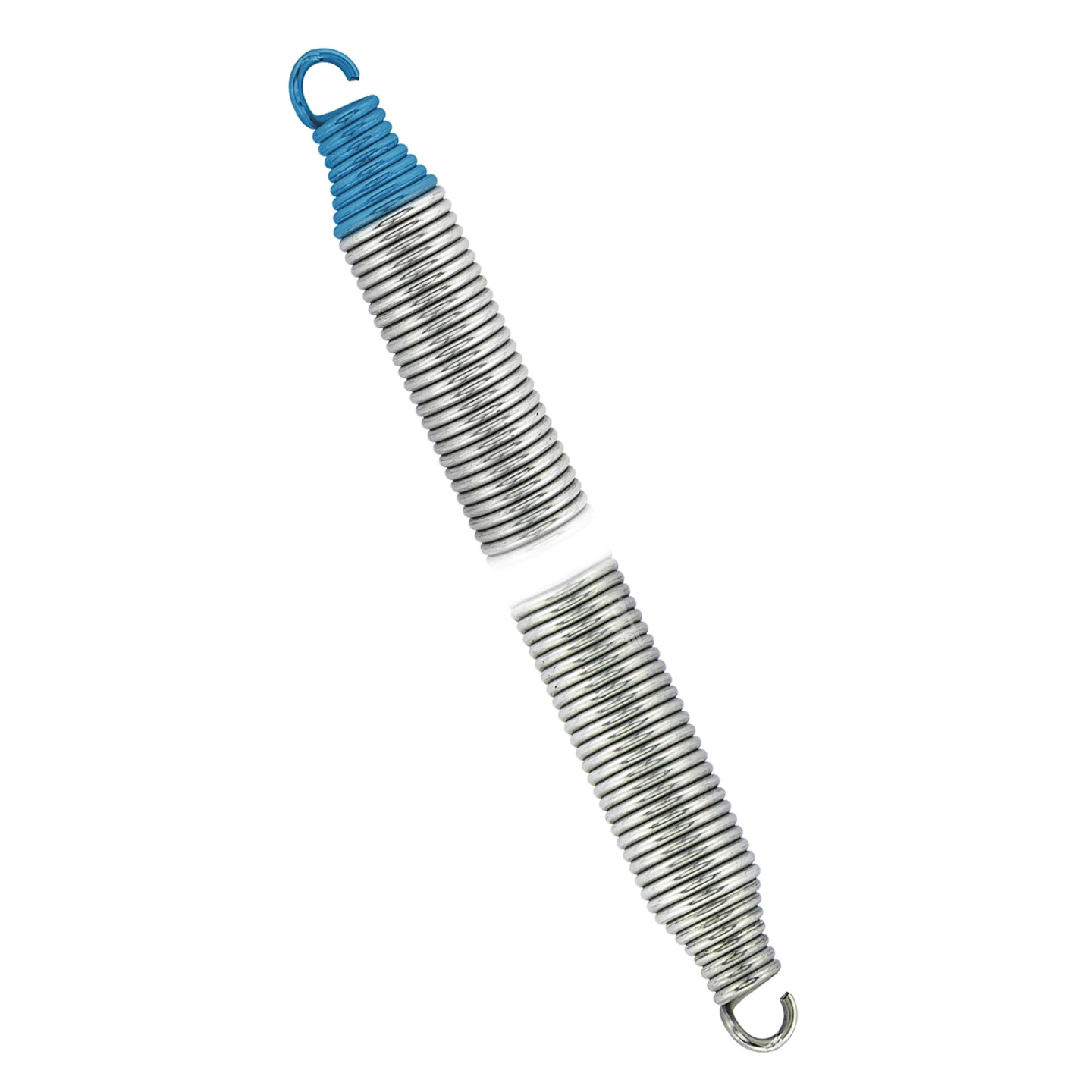

Teckentrup Zugfeder Typ GS 3, Blau

Beschreibung zu Teckentrup Zugfeder Typ GS 3, Blau

Das Originalersatzteil Teckentrup Zugfeder Typ GS 3, Blau wird bei Teckentrup CarTeck Sektionaltoren eingesetzt und kann als Ersatz für verschlissene oder gebrochene Federn verwendet werden. Die Zugfedern werden bei Sektionaltoren dieses Herstellers waagerecht in einem Federkanal verbaut und sind je nach Ausführung als 2-fach, 3-fach oder 4-fach Federpaket ausgeführt. Hierdurch wird für einen optimalen Gewichtsausgleich gesorgt und somit für eine sichere, sowie komfortable Torbewegung. Die ständige Belastung bei Torbewegungen führt zum natürlichen Verschleiß der Federn, weshalb eine regelmäßige Prüfung und bei Bedarf ein umgehender Austausch erfolgen sollte. Hierbei muss bei der Auswahl der passenden Ersatzfeder zwingend auf die Kennzeichungsfarbe geachtet und der Austausch durch eine Zugfeder mit identischer Farbkennzeichnung vorgenommen werden. Dies ist bei Originalteilen wie der Teckentrup Zugfeder Typ GS 3, Blau problemlos möglich, da hier dieselbe Farbcodierung wie bei den Toren angewandt wird. Weiterhin sollten bei einem Defekt einer Feder alle Federn gleichzeitig getauscht werden, da sich die restlichen Zugfedern ebenfalls an der Belastungsgrenze befinden.

Lieferumfang

• Teckentrup Zugfeder Typ GS 3, Blau

HINWEIS: Die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder auswählen. Die Teckentrup Zugfeder Typ GS 3, Blau ist nur als Ersatz für blau gekennzeichnete Teckentrup-Federn geeignet.

Technische Daten

Federtyp:	Zugfeder GS 3
Farbkennzeichnung:	blau
Drahtdurchmesser:	3,1 mm
Durchmesser außen:	23,7 mm
Ungespannte Länge:	1100,2 mm
Zugkraft/mm:	0,31 N/mm
Bauart:	konisch
Material:	Stahl, verzinkt
Öse:	deutsche Öse

Kompatible Sektionaltore

• Teckentrup CarTeck Sektionaltore mit blauer Federkennzeichnung
• Fremdhersteller (Bitte zwingend die technischen Daten beachten!)

Zugfedern für Teckentrup Sektionaltore

Teckentrup CarTeck Sektionaltore werden mit waagerechten Zugfedern als 2-, 3- oder 4-fach Federpaket in einem Federkanal oberhalb der Laufschienen betrieben. Diese sorgen für leichtgängige und kontrollierte Torbewegungen durch einen optimalen Gewichtsausgleich mit Federtechnik. Durch die ständigen Bewegungen im Torbetrieb entstehen Belastungen, die zum natürlichen Verschleiß der einzelnen Federn führen. Erste Anzeichen für einen fortgeschrittenen Verschleiß und somit einem zeitnah notwendigen Austausch, sind überdehnte Federn und schwergängige Torbewegungen. Garagentorantriebe können bei defekten Zugfedern durch die höhere Belastung und den höheren Kraftaufwand ebenfalls schwer beschädigt werden. Passende Ersatzfedern sollten daher umgehend eingesetzt werden, um einen kompletten Federbruch zu vermeiden. Der Austausch aller Federn wird hierbei empfohlen, da sich auch die restlichen Zugfedern an Ihrer Belastungsgrenze befinden. Die kompletten Zugfederpakete sollten immer auf beiden Torseiten gleichzeitig gewechselt werden, um einen einheitlichen Zustand der einzelnen Federn zu gewährleisten. Die richtige Befestigung erfolgt über die Ösen am Ende der Feder. Hier werden diese einzeln in die vorgesehenen Federhalter eingehakt und von unten durch mehrere Kunststoffgleitstücke miteinander verbunden.

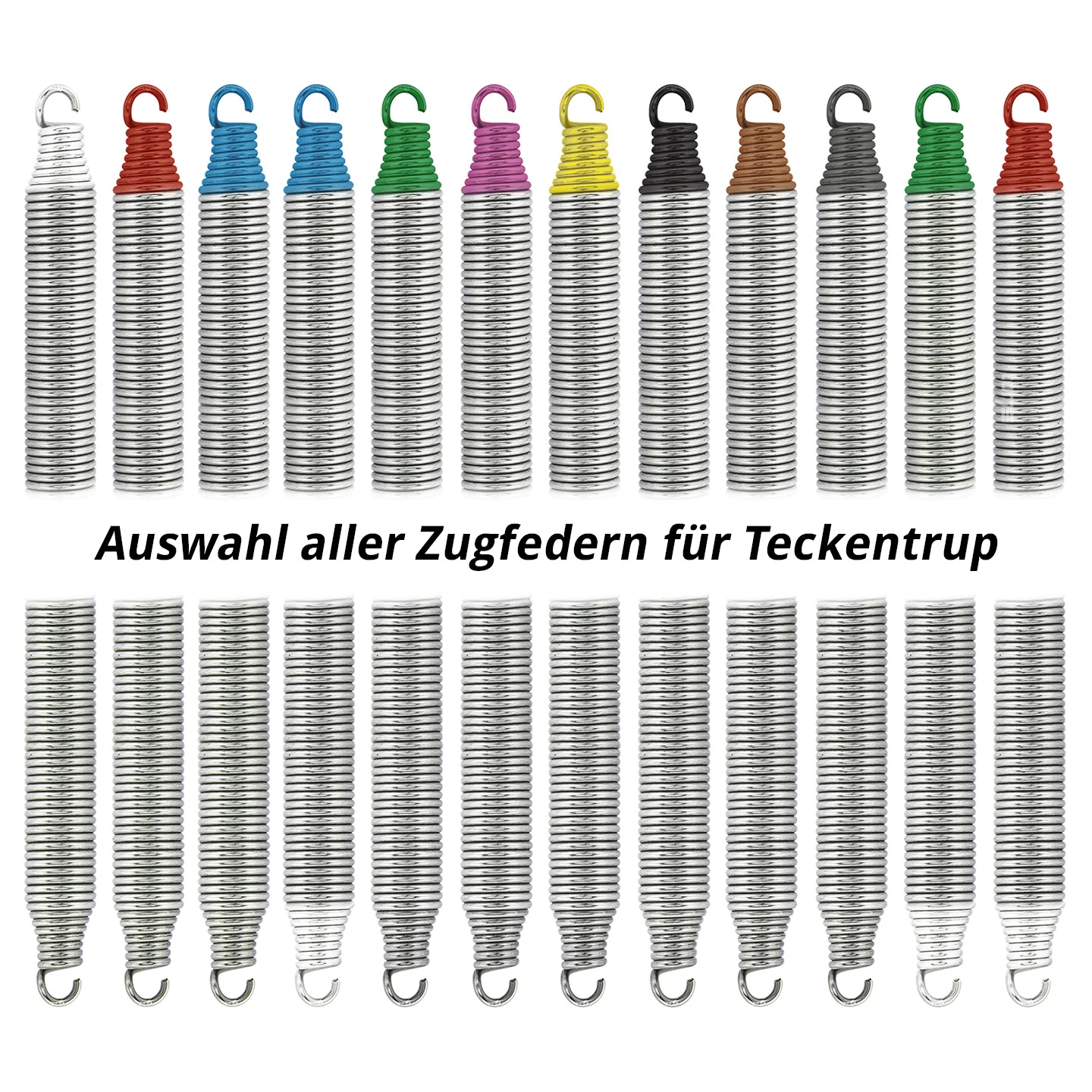

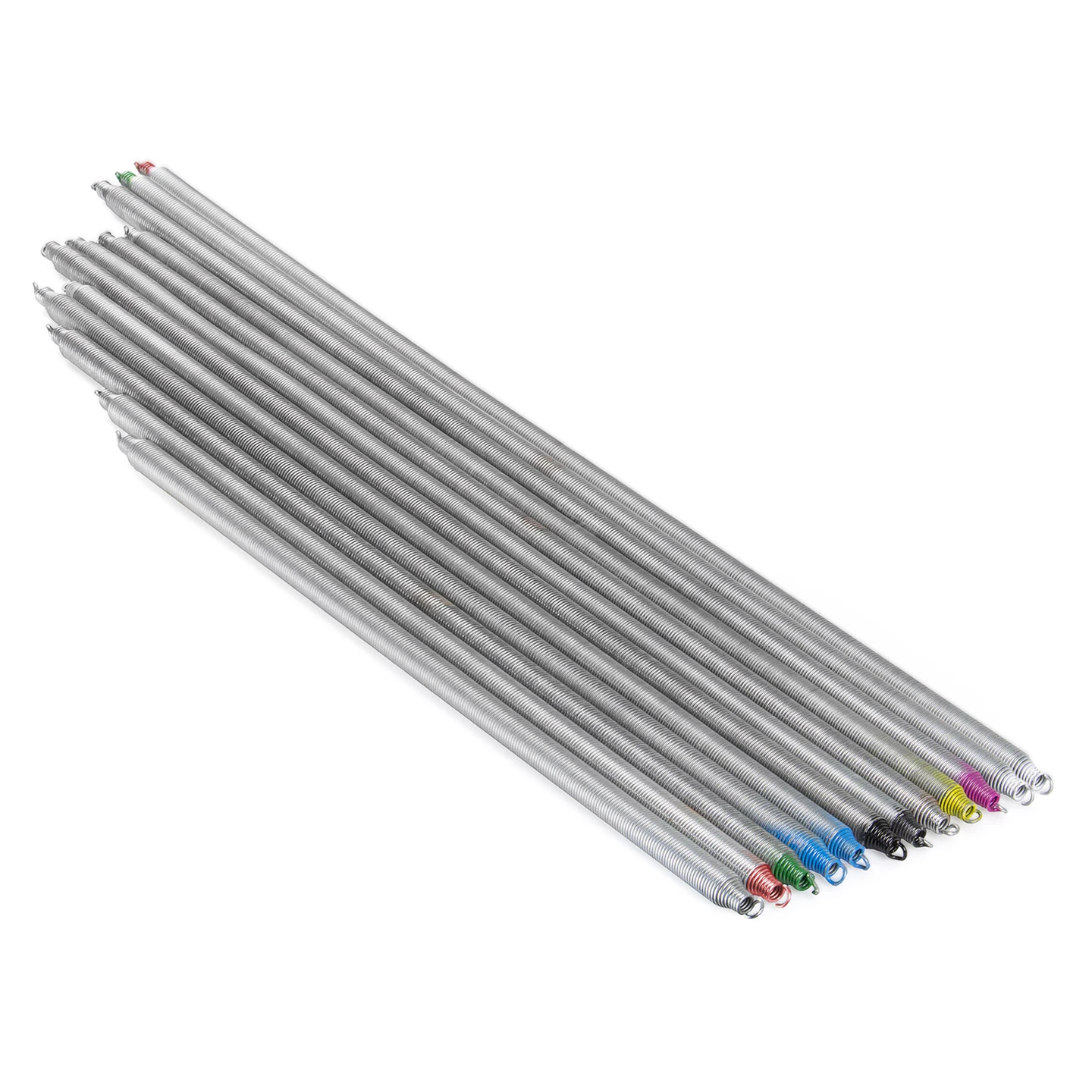

Auflistung aller Zugfedern für Teckentrup

Federtyp	Farb-Code	Farbe	Ungespannte Länge	Durchmesser außen	Drahtdurchmesser
GS 1		Weiß	819,8 mm	23,7 mm	2,8 mm
GS 2		Rot	899,9 mm	23,5 mm	2,9 mm
GS 3		Blau	1100,2 mm	23,7 mm	3,1 mm
GS 4		Blau/Weiß	1100,1 mm	24,0 mm	2,9 mm
GS 5		Grün	1025,01 mm	23,6 mm	3,1 mm
GS 6		Violett	1300,5 mm	24,0 mm	3,1 mm
GS 7		Gelb	1200,2 mm	23,9 mm	2,9 mm
GS 8		Schwarz	1200,4 mm	24,0 mm	3,0 mm
GS 9		Braun	1200,6 mm	24,0 mm	3,1 mm
GS 10		Grau	1199,8 mm	22,3 mm	2,7 mm
GS 11		Grün/Weiß	1300,0 mm	23,6 mm	3,1 mm
GS 12		Rot/Weiß	1300,0 mm	23,9 mm	3,1 mm
